Fenster und Türen erfassen

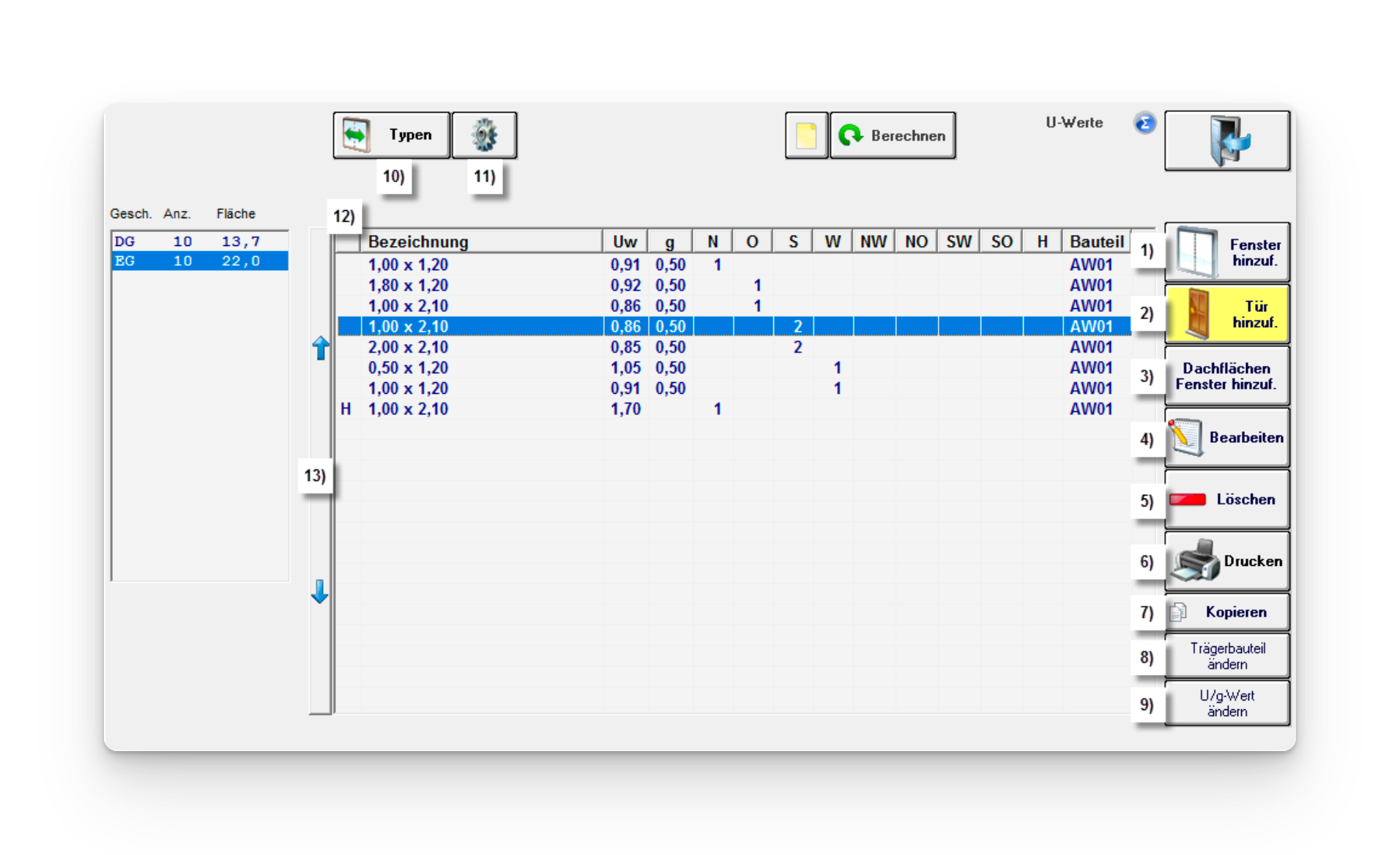

Fenster Ausrichtung

Der Menüpunkt Ausrichtung (12) dient zur Erfassung der Fenster sowie der Haustür.

1) Fenster hinzufügen

Erfassung eines neuen Fensters oder einer neuen verglasten Tür.

2) Haustür hinzufügen

Erfassung einer Haustür.

3) Dachflächenfenster hinzufügen

Erfassung eines Dachflächenfensters.

4) Bearbeiten

Bearbeiten eines Fensters (z.B. verändern der Stückzahl).

5) Löschen

Löschen einer Fenstereingabe.

6) Drucken

Schnellausdruck der Fensterübersicht des Projektes.

7) Kopieren

Kopieren einer Fenstereingabe (z.B. kopieren der EG-Fenster in das OG).

8) Trägerbauteil ändern

z.B. Änderung der Fensterzuordnung von Außenwand01 auf Außenwand02.

9) U/g-Wert ändern

Änderung des UW -Wertes bzw. des g-Wertes.

10) Typen

Eingabe von Fenstern und Fenstertüren detailliert. Berechnung des U-Wertes gem. ÖNORM EN ISO 10077. Übersicht der im Projekt enthaltenen Fenstergrößen.

11) Einstellungen

12) Listenposition ändern

Mit einem Klick auf die Pfeiltasten wird das ausgewählte Fenster in der Liste nach oben bzw. unten geschoben.

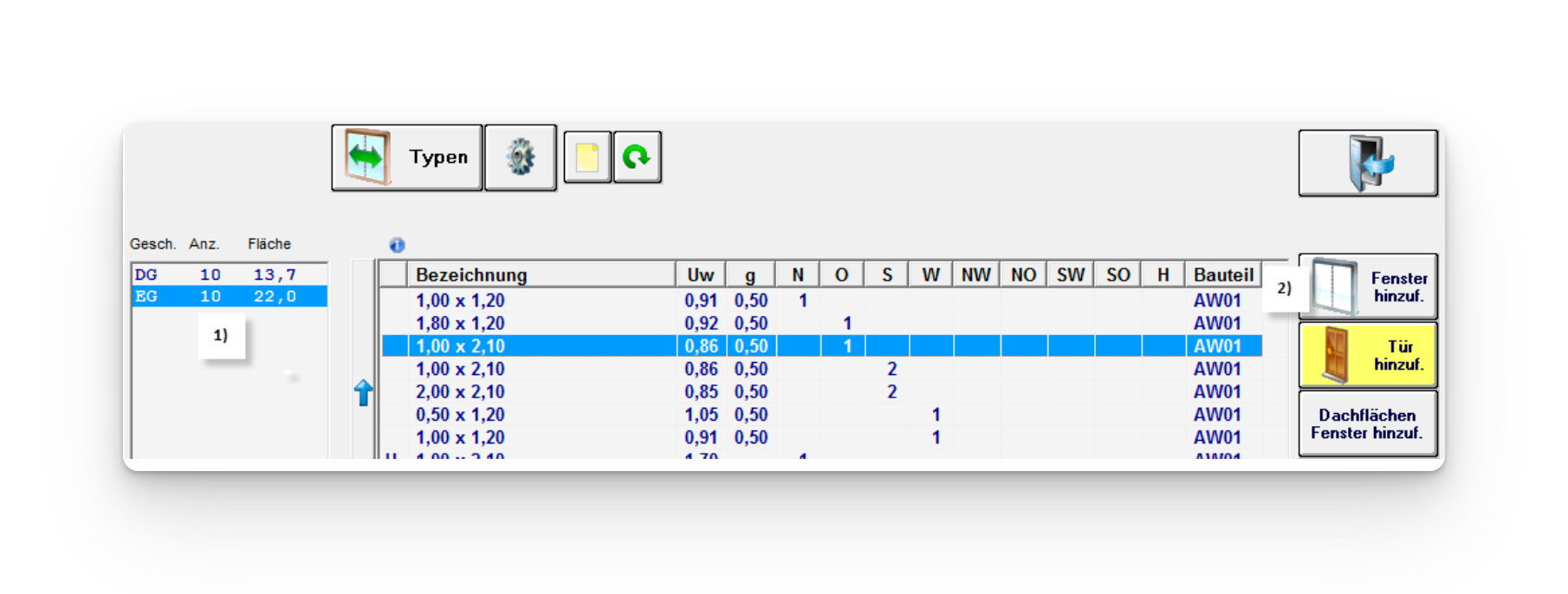

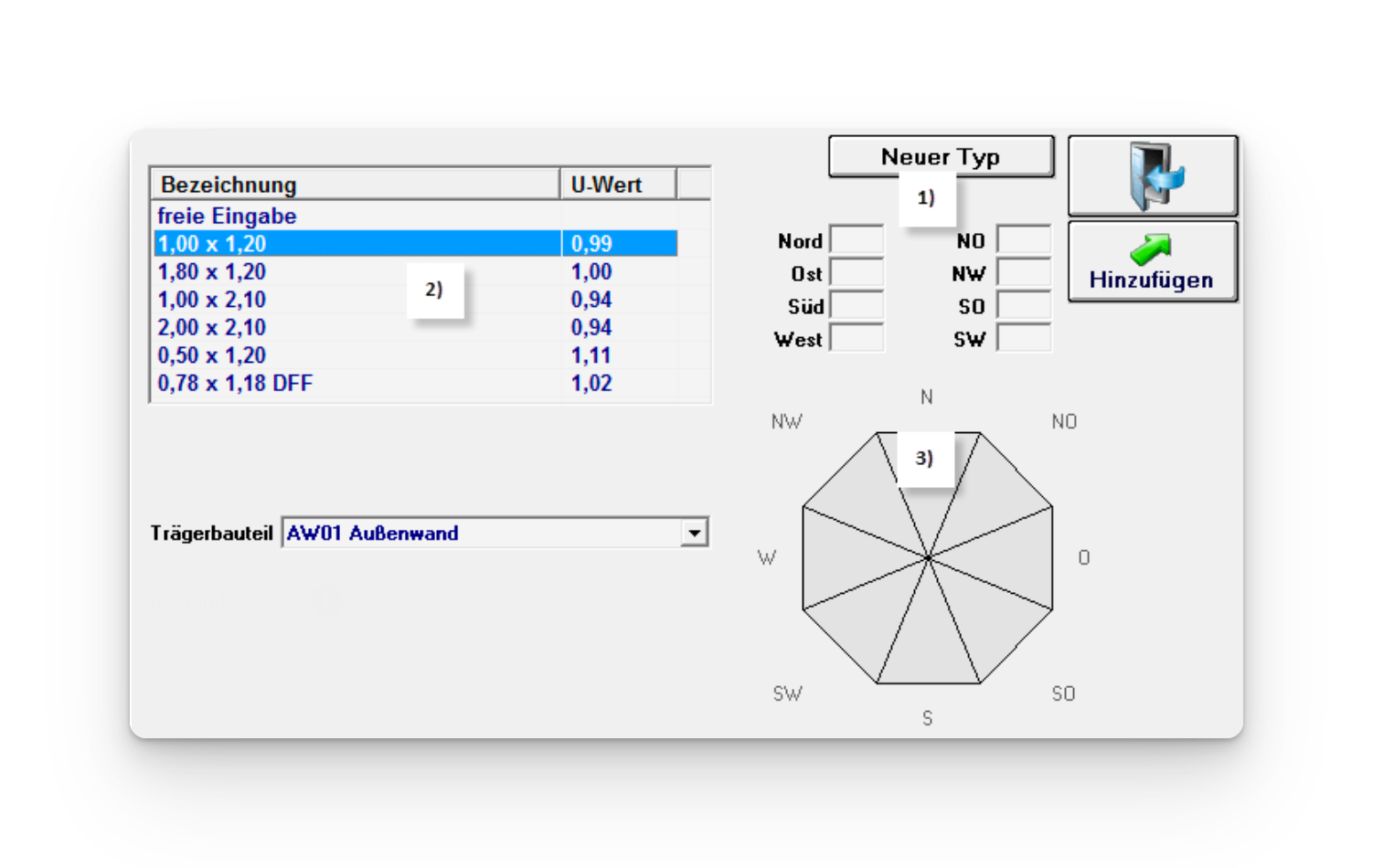

Fenster hinzufügen

1) Geschoss

Auswahl des Geschoßes, in dem das Fenster erfasst werden soll.

2) Fenster hinzufügen

Hinzufügen von Fenstern und verglasten Türen.

1) Neuer Typ

Anlegen einer neuen Fenstergröße, wenn die entsprechende Größe noch nicht in der Fensterliste enthalten ist.

2) Fensterliste

Enthält alle Fenstergrößen die im Menüpunkt „Typen“ angelegt wurden. Darüber hinaus besteht die Möglichkeit der freien Eingabe (Abmessungen, U-Wert).

Hinweis: Bei Freieingaben werden für das Fenster keine OI3-Kennzahlen hinterlegt.

3) Anzahl/Ausrichtung

Mit der linken Maustaste kann in der Windrose die Anzahl erhöht werden. Mit der rechten Maustaste wird die Anzahl verringert.

Erweiterung der Himmelsrichtungen

Eingabe der Fenster in 16-fach abgestuften Himmelsrichtungen (zu aktivieren in „Extras – Systemeinstellungen System – Erweiterte Einstellungen – Allgemein – Sechzehntelausrichtung für alle Bundesländer erlauben“ und in den Optionen im Hauptmenü).

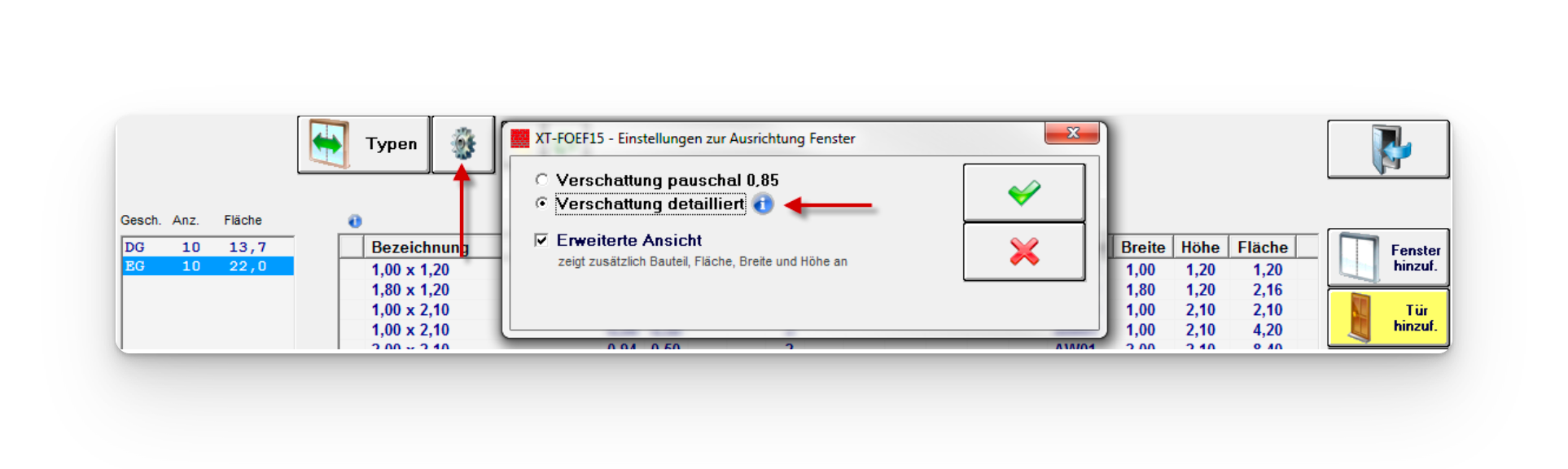

Wenn die 16-fache abgestufte Himmelsrichtung aktiviert ist, kann die Ausrichtung auch nach Grad erfasst werden. Dies lässt sich mit Klick auf das Zahnrad rechts unten einstellen.

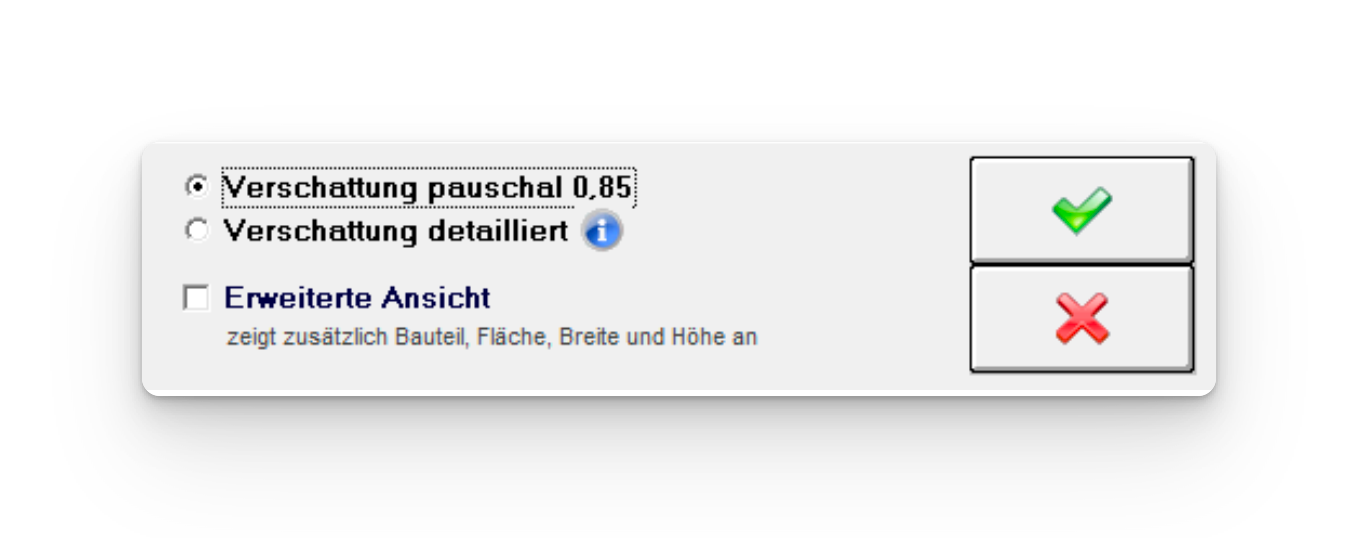

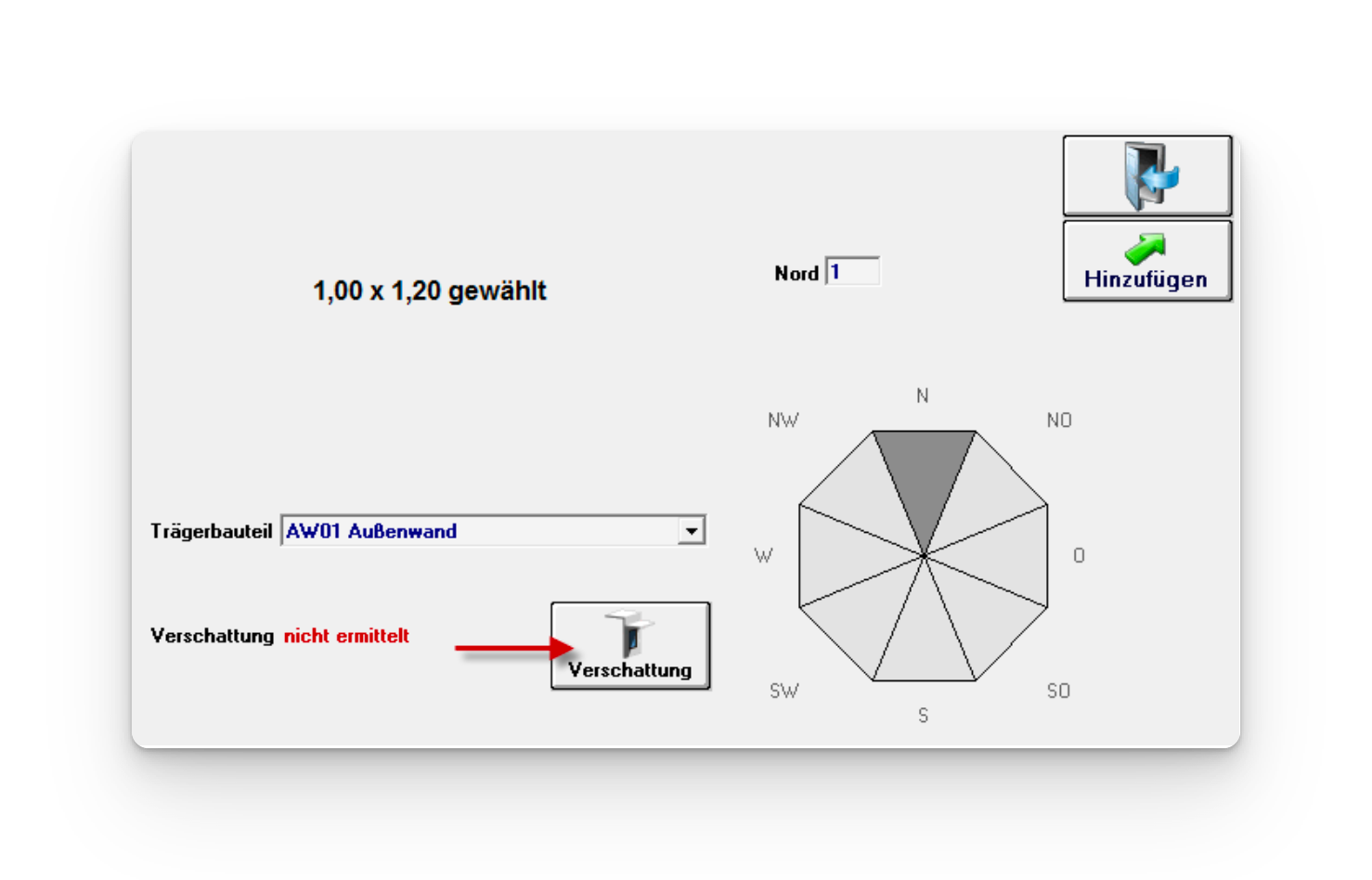

Verschattung detailliert

Bei Gebäuden der Kategorie A+ und A++ gemäß ÖNORM H5055 – d.h. für Heizwärmebedarf <= 15 kWh/m 2 - ist eine detaillierte Berechnung der Verschattung durchzuführen.

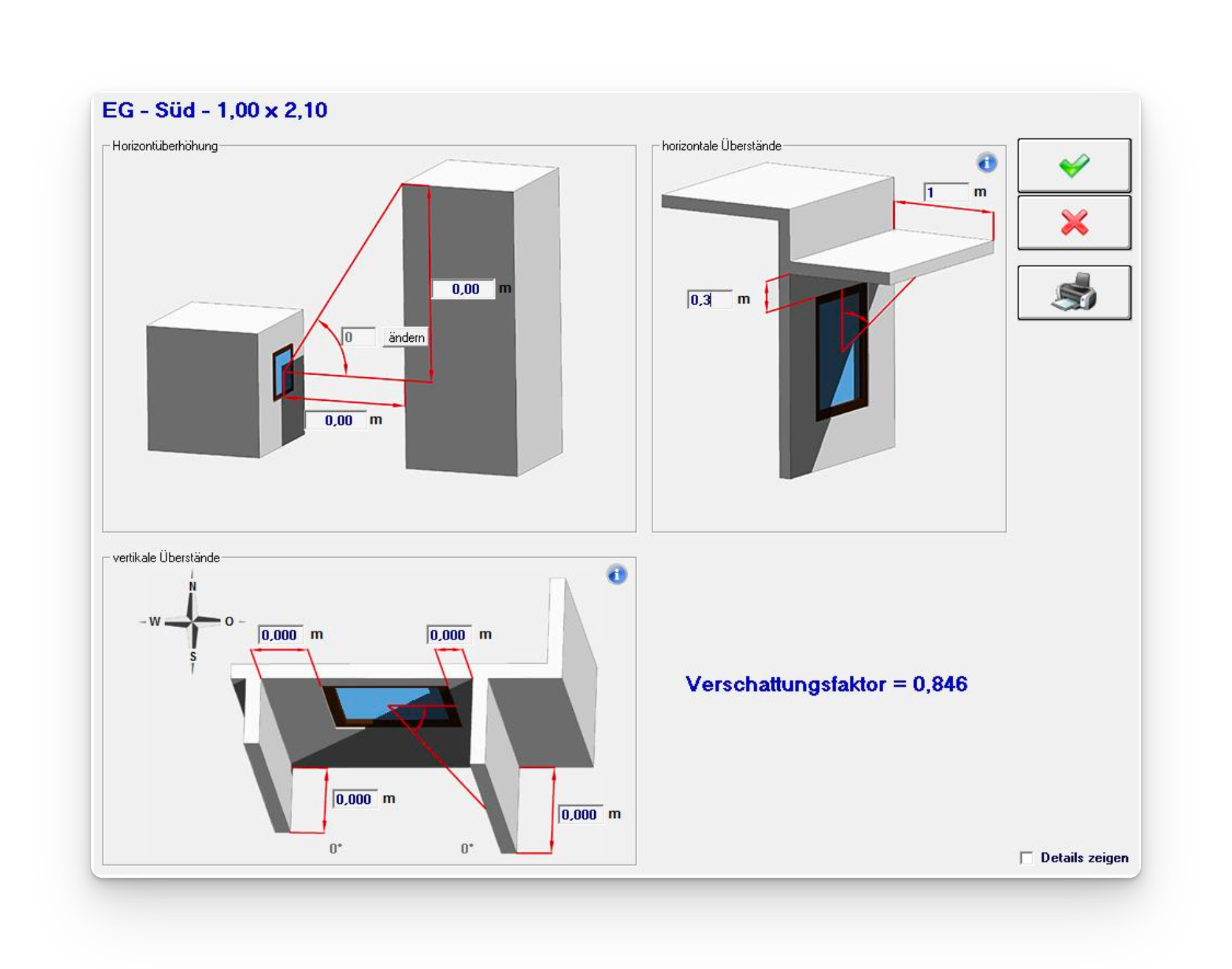

Detaillierter Verschattungsfaktor des Fensters, kann mittels Button Verschattung eingegeben werden.

Der Verschattungsfaktor FS , dessen Wert zwischen 0 und 1 liegt, drückt die Reduzierung der auftretenden Sonneneinstrahlung infolge dauernder Verschattung der betroffenen Oberfläche aus, sofern sie eine der folgenden Ursachen hat:

• Verschattung durch andere Gebäude

• Verschattung durch Geländebeschaffenheit (Hügel, Berge u. dgl.)

• Bauteilüberstände

• Verschattung durch andere Bauteile desselben Gebäudes

• Lage des Fensters bezogen auf die Außenfläche der Außenwand (Verschattung Fensterlaibung)

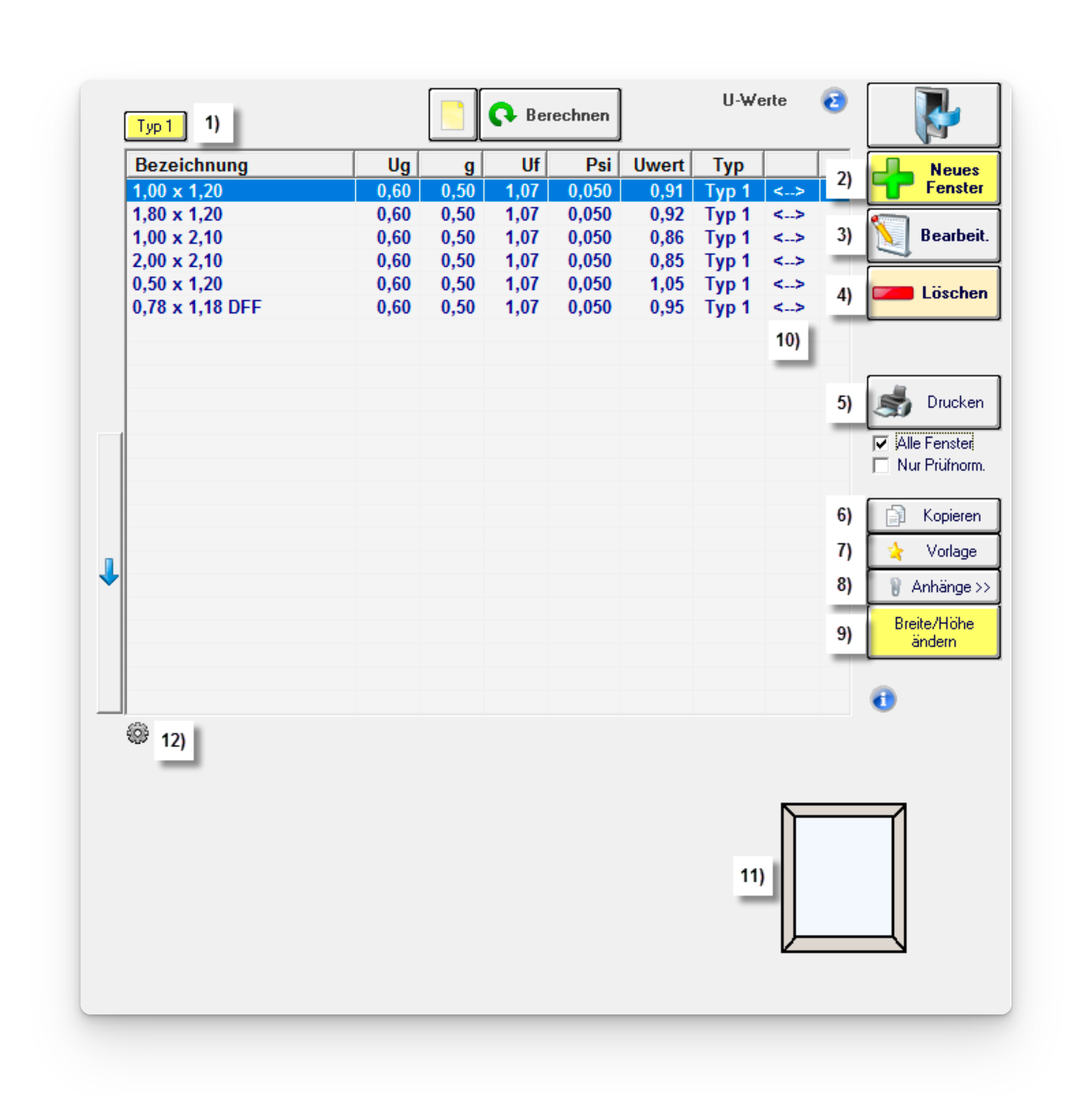

Fenster Typen

Der Menüpunkt Typen (11) dient zur Erfassung der einzelnen Fenster-Grundtypen welche im Projekt enthalten sind. Erfasste Fenster-Typen können unter „Ausrichtung“ einem Trägerbauteil und einer Himmelsrichtung zugewiesen werden.

1) Typ-Auswahl

Schnellauswahl aller Fenster des entsprechenden Typs.

2) Neues Fenster

Anlage eines neuen Fensters.

3) Bearbeiten

Änderung von Fenstergröße bzw. Rahmen- und Glaswert.

4) Löschen

Löschen eines Fenstertyps.

Hinweis: Fenstertypen, die in Verwendung sind, können nicht gelöscht werden.

5) Drucken

Ausdruck der im Projekt verwendeten Fenster.

6) Kopieren

Kopieren eines Fenstertyps aus einem anderen Projekt.

7) Vorlage

Auswahl eines Fensters, das als Vorlage für spätere Eingaben dienen soll (Glas- und Rahmenwerte).

8) Anhänge

Erfassung von Fensterkombinationen (z.B. Balkontür + Fenster).

9) Breite/Höhe ändern

10) verwendete Fenster

Fenster, die in „Fenster Ausrichtung“ erfasst sind, werden mit < -- > gekennzeichnet.

11) Fensterdarstellung

Darstellung des gewählten Fensters. Ein Klick auf die Darstellung öffnet das gewählte Fenster.

12) Optionen

Anzeigen der erweiterten Ansicht (Fensterfläche, Rahmenbreite, Pfosten, Stulpe, Sprossen) und des Prüfnormmaßtyps.

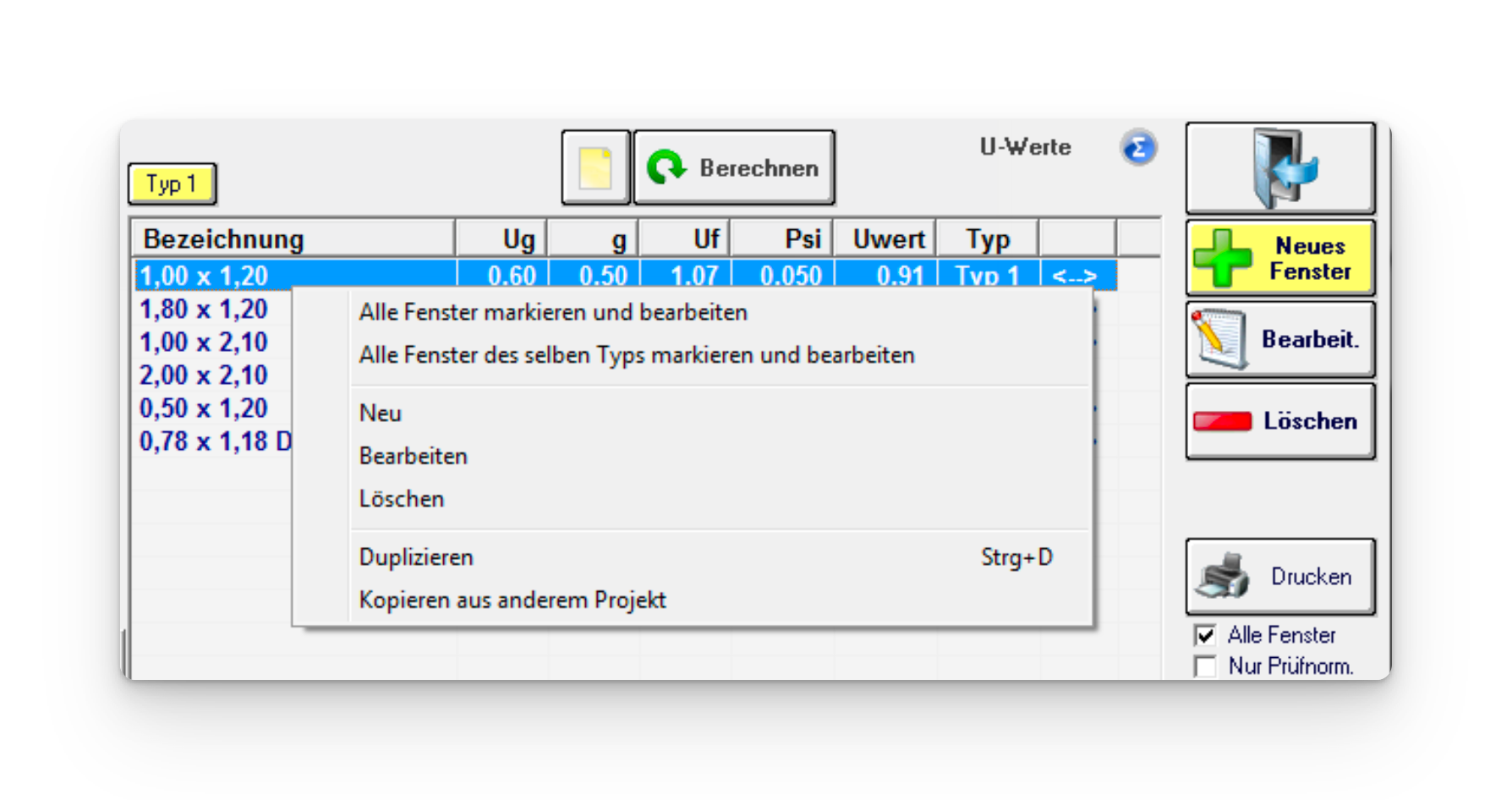

Fenstertypen Übersicht - Kontextmenü

Mit einem Rechtsklick in die Fensterliste stehen folgende Funktionen zur Verfügung:

• Alle Fenster markieren und bearbeiten

• Alle Fenster desselben Typs markieren u. bearbeiten (bietet Ihnen z.B. die Möglichkeit, den U-Wert der Verglasung bei allen Dachflächenfenstern zu ändern)

• Neuanlage einer Fenstergröße

• Bearbeiten einer Fenstergröße

• Löschen einer Fenstergröße (nur möglich, wenn diese Fenstergröße in „Ausrichtung“ nicht verwendet wird).

• Duplizieren einer Fenstergröße

• Kopieren einer Fenstergröße aus einem anderen Projekt

Ein Doppelklick auf das Fenster ermöglicht die Bearbeitung der Eingaben.

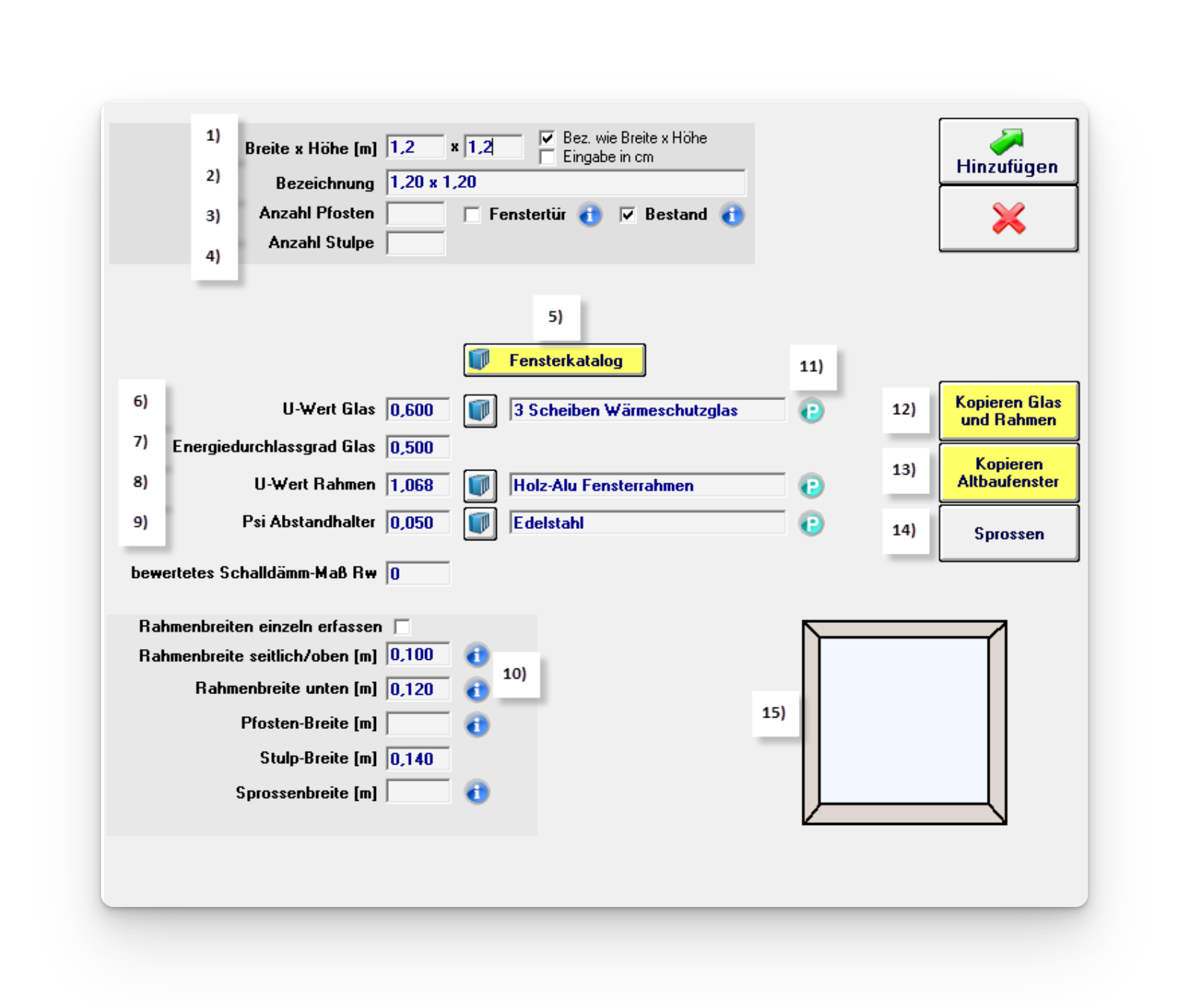

Neues Fenster

1) Allgemeine Angaben

Breite x Höhe [m]

Breite und Höhe des Fensters (Architekturlichte).

Hinweis: Bei teilweiser Überdämmung des Stockes reduziert sich sowohl die Fensterbreite als auch die Fensterhöhe. Weiter ist zu beachten, dass im Feld „Rahmenbreite seitlich/oben“ die reduzierte Rahmenbreite erfasst wird.

Bezeichnung

Die Bezeichnung ist in der Regel identisch mit der Eingabe in den Feldern Breite u. Höhe („Bez. wie Breite x Höhe“).

Hinweis: Wenn im Feld Bezeichnung ein zusätzlicher Kommentar (z.B. Bezeichnung: „0,6 x 0,8 Badezimmer“) hinzugefügt wird, bleibt dieser auch dann erhalten, wenn die Maße des Fensters nachträglich geändert werden.

Anzahl Pfosten

Anzahl der vertikalen Glas-Unterteilungen.

Hinweis: Horizontale / Vertikale Unterteilungen des Glases können auch über den Button Sprossen erfasst werden.

Anzahl Stulpe

Anzahl der vertikalen Glas-Unterteilungen.

Hinweis: Horizontale / Vertikale Unterteilungen des Glases können auch über den Button Sprossen erfasst werden.

Ein Stulp ist eine vertikale Glas-Unterteilung, die man öffnen kann (ein zweiflügeliges Fenster weist in der Mitte einen Stulp auf).

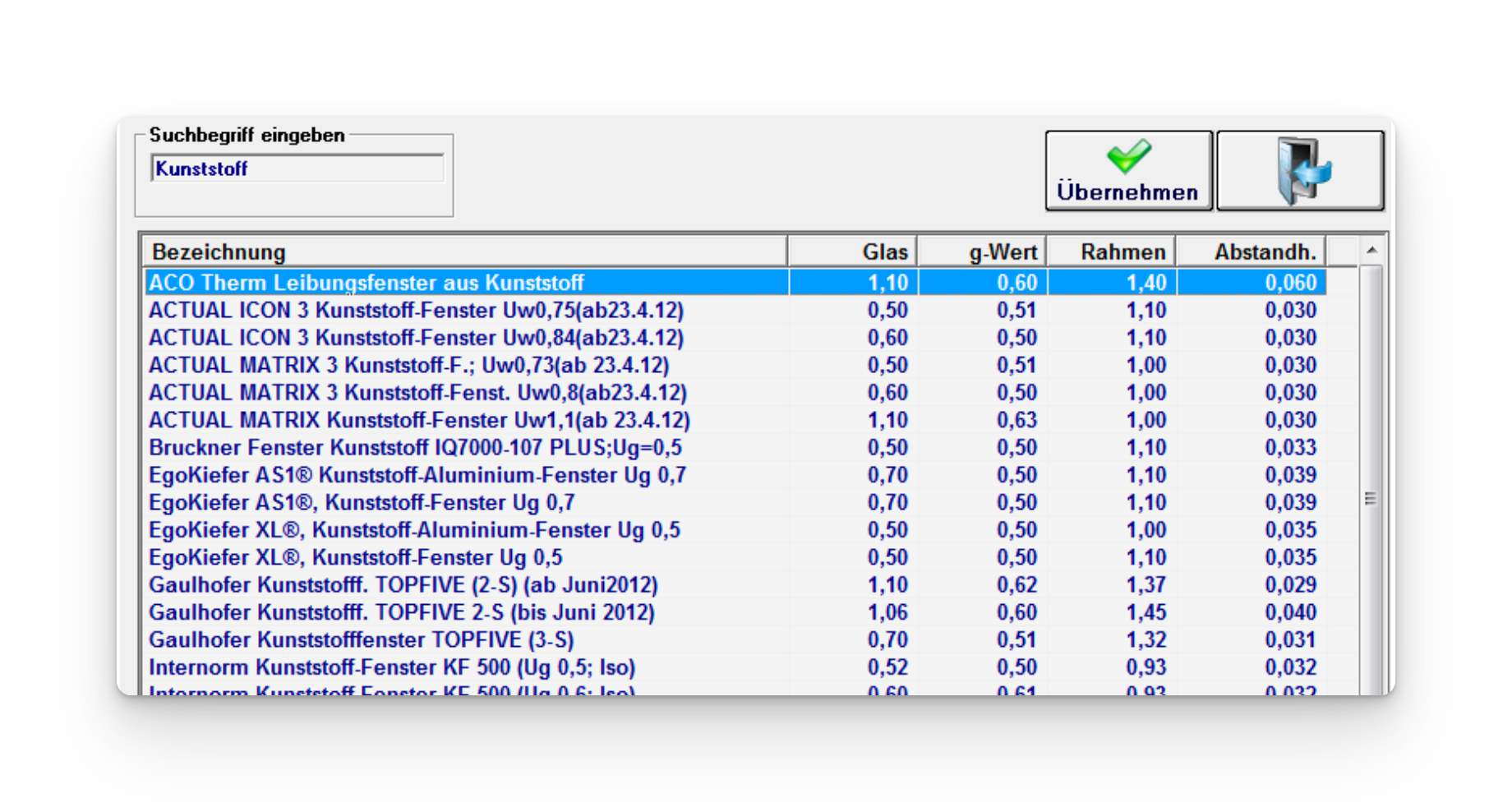

2) Fensterkatalog

Enthält Herstellerdaten von Glas- und Rahmenwerten sowie Psi-Werte des Abstandhalters. Die Daten werden im Zuge des Baustoff-Downloads von www.baubook.at aktualisiert.

3) U-Wert Glas

Quelle: www.baubook.at – ein Klick in die Kopfzeile sortiert die Liste.

4) Energiedurchlassgrad Glas (g-Wert)

Der Gesamtenergiedurchlassgrad der Verglasung beeinflusst die passiven solaren Wärmegewinne.

5) U-Wert Rahmen [W/m²K]

Quelle: www.baubook.at

6) Linearer Korrekturkoeffizient (Psi)

Quelle: Baubook - Der lineare Korrekturkoeffizient hängt von der Art der Verglasung sowie der Art des Abstandhalters ab.

7) Rahmenbreite

Breite Stock + Flügel. Bei einer teilweisen Überdeckung des Stockes durch die Wärmedämmung reduziert sich die Rahmenbreite.

z.B. Stock + Flügel 12 cm.

Bei einer Stock-Überdämmung von 3 cm beträgt die Rahmenbreite (Stock + Flügel) nur noch 9 cm.

Die Fenster-Breite und Fenster-Höhe ist in diesem Fall entsprechend zu reduzieren.

8) Produktdatenbank

Hier können Hintergrundinformationen zum Produkt angezeigt werden.

9) Kopieren Glas und Rahmen

Kopieren der Glas- und Rahmenwerte aus einem anderen Projekt.

10) Kopieren Altbaufenster

Übernehmen von Glas- und Rahmenwerten aus dem Altbaufensterkatalog.

11) Sprossen

Sprossen sind nur dann zu erfassen, wenn sie glasteilend sind, d.h. sie zu einer Unterbrechung der Verglasung führen.

12) Fensterdarstellung

Symboldarstellung des eingegeben Fensters.

Haustür

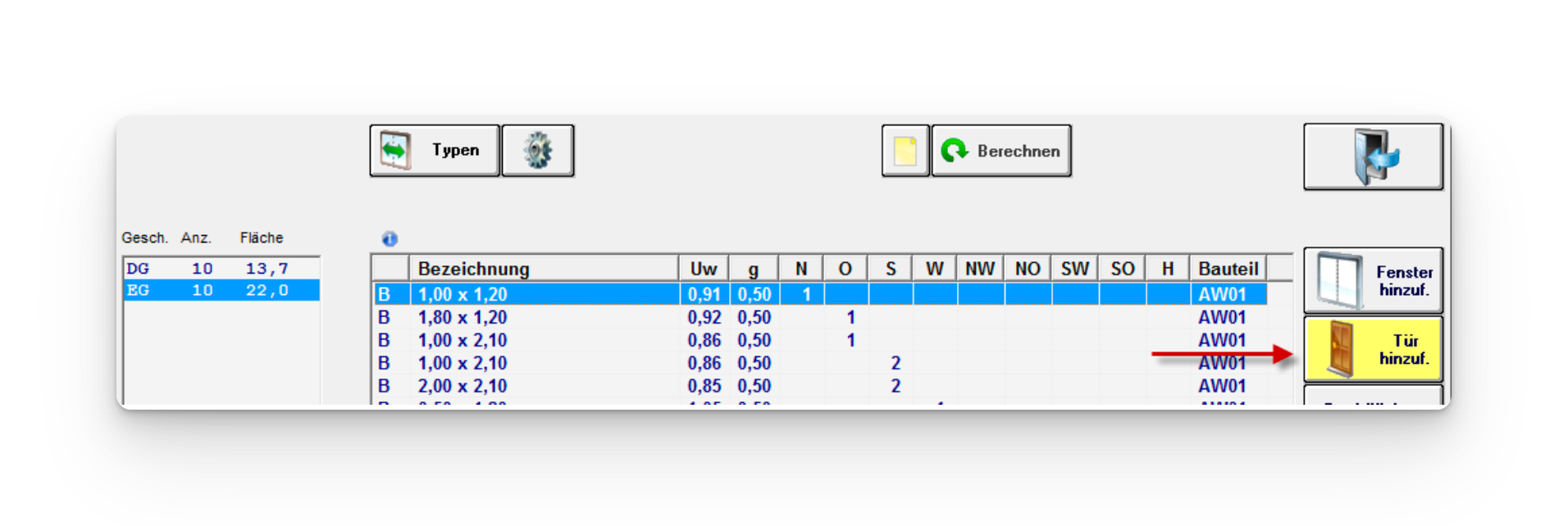

Unter Ausrichtung (7.1) mit Klick auf „Tür hinzufügen“ um eine Haustür oder z.B. eine Innentür zu Garage zu erfassen (für verglaste Terrassentüren wird der Button „Fenster hinzufügen“ verwendet).

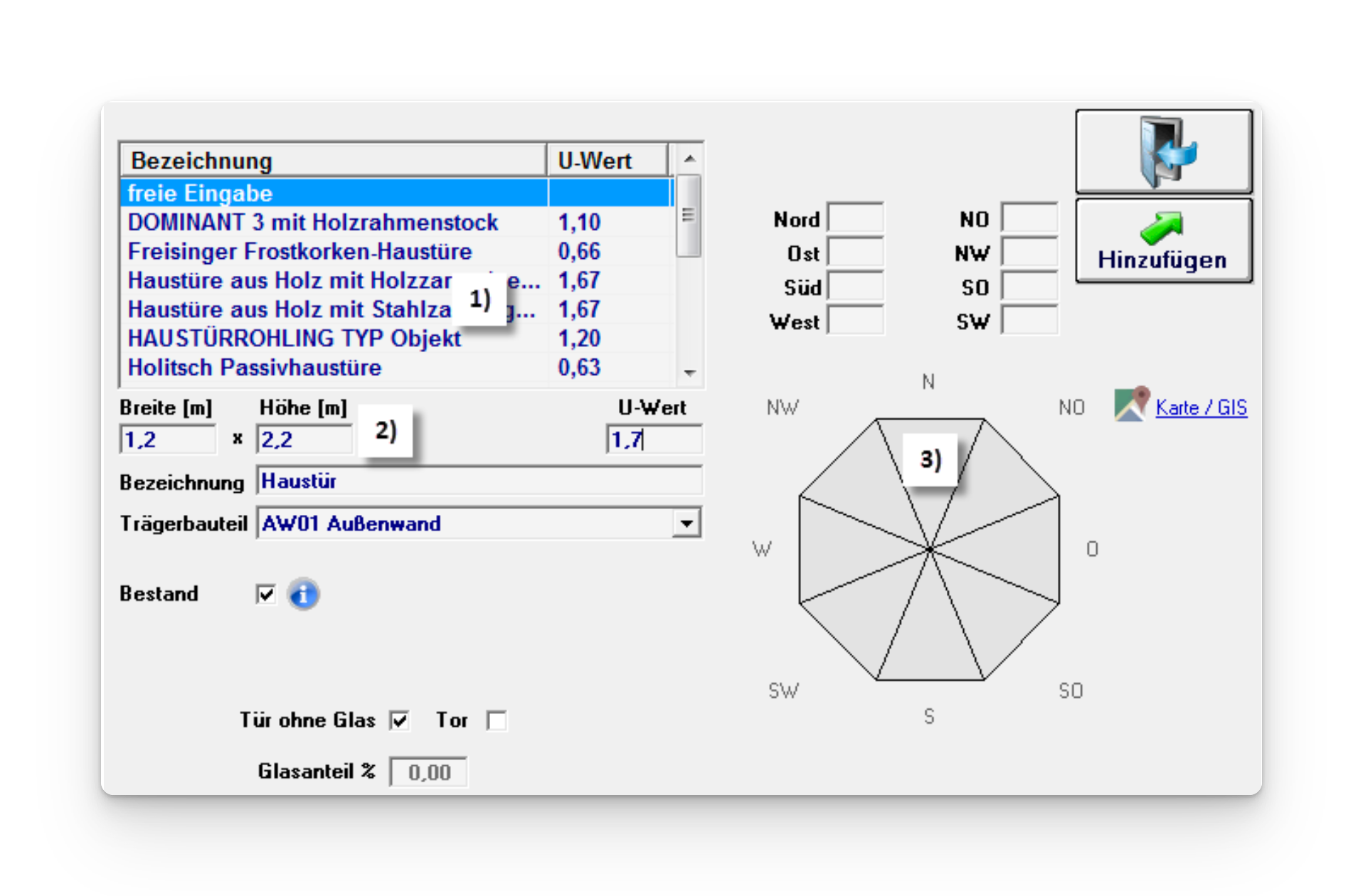

1) Haustürliste

Die angezeigten Haustür-Typen werden im Zuge des Baustoff-Downloads von www.baubook.at aktualisiert.

2) Breite x Höhe [m] (Architekturlichte)

Nach Eingabe erscheint die Windrose für die Eingabe der Ausrichtung.

3) Ausrichtung

Die gewünschte Ausrichtung wird gewählt und anschließend mit „Hinzufügen“ bestätigt.

Dachflächenfenster

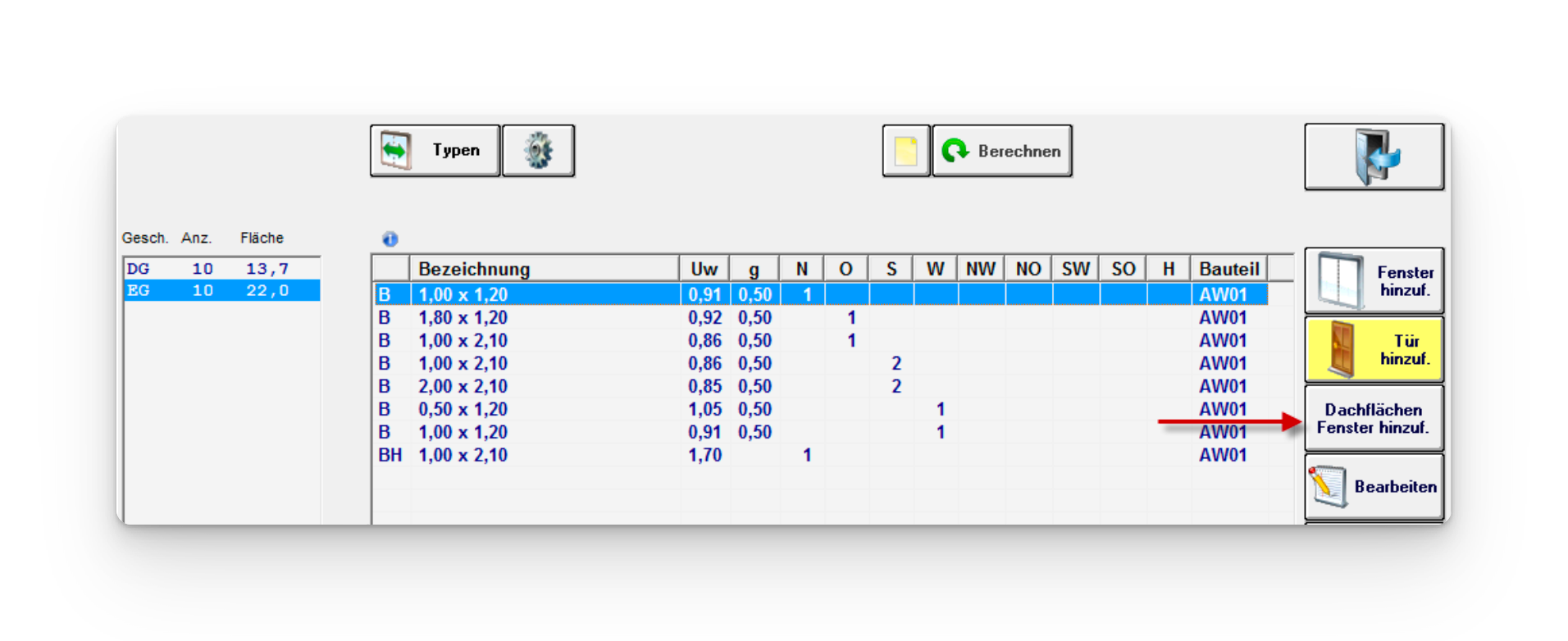

Über „Dachflächenfenster hinzufügen“ kann ein Dachflächenfenster eingegeben werden. Hinweis: Dieser Menüpunkt steht nur in Geschoßen mit Dachbauteil zur Verfügung.

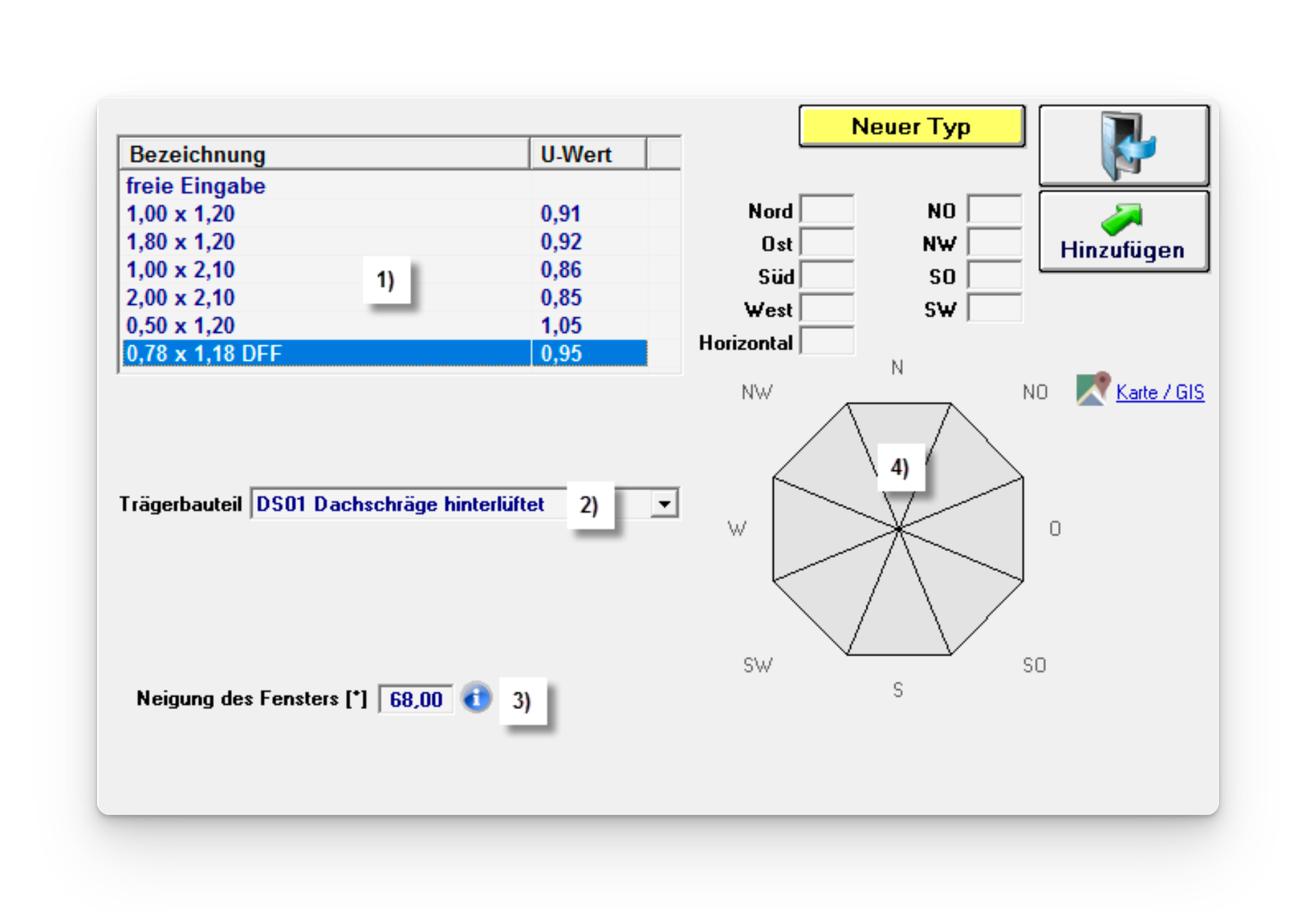

1) Fensterliste

Auswahl der gewünschten Fenstergröße.

2) Trägerbauteil

Dachschräge ist vorbelegt.

3) Neigung des Fensters

Die Neigung des Fensters beträgt: 90 Grad abzüglich Dachneigung. z.B. Dachneigung: 22° Neigung des Fensters: 68 °

4) Ausrichtung

Die gewünschte Ausrichtung wird gewählt und anschließend mit „Hinzufügen“ bestätigt.
