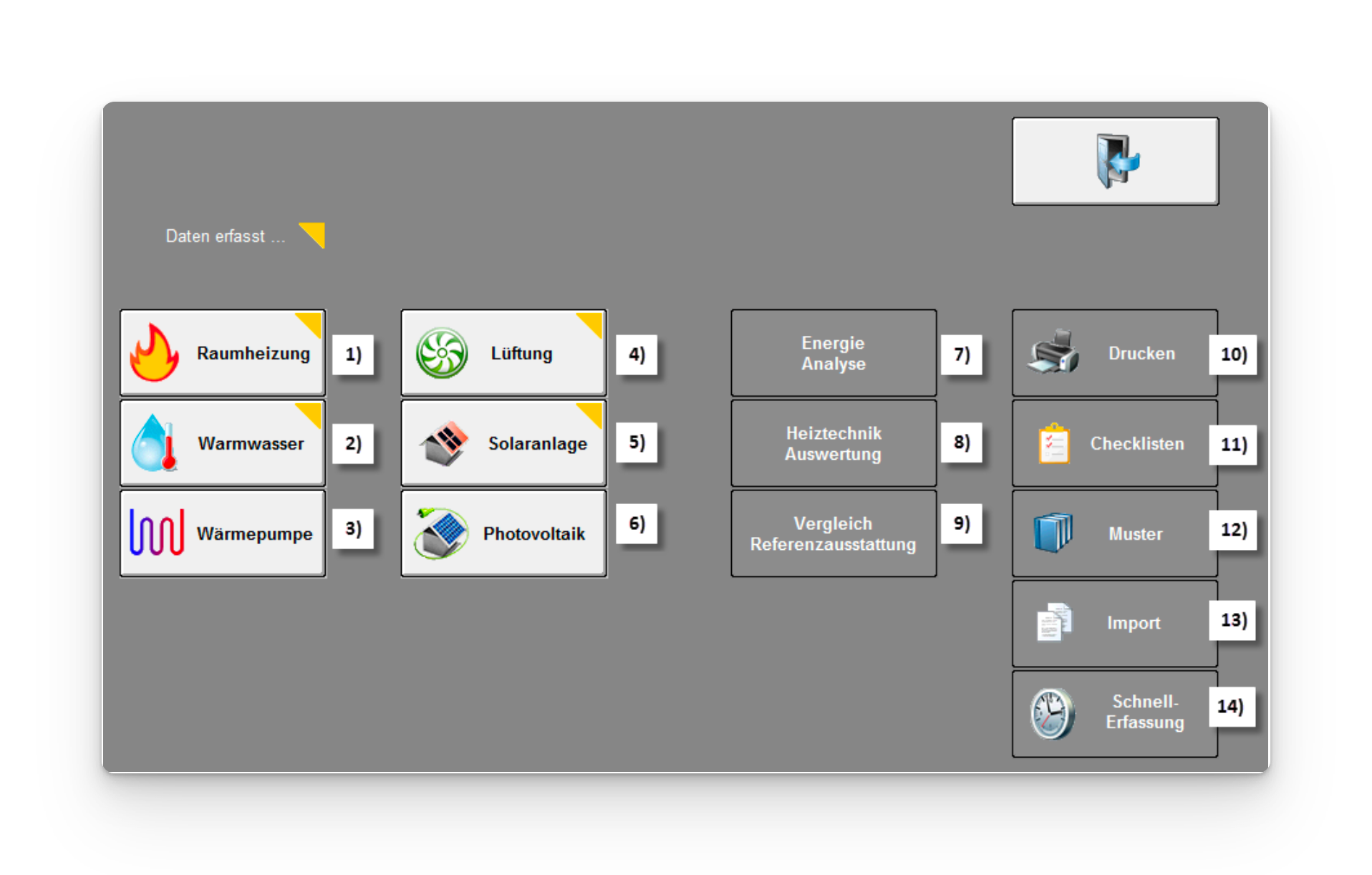

Wenn Sie im Hauptmenü auf Haustechnik (13) gehen, öffnet sich das entsprechende Menü.
1) Raumheizung
Eingaben zur Raumheizung des Projektes.
2) Warmwasser
Eingaben zur Warmwasserbereitung des Projektes.
3) Wärmepumpe
Erfassung einer Wärmepumpe für Warmwasser, Raumheizung oder beides.
4) Lüftung
Erfassung der raumlufttechnischen Anlage.
5) Solaranlage
Erfassung der thermischen Solaranlage zur Warmwasserbereitung oder Heizungsunterstützung.
6) Photovoltaik
Erfassung des Photovoltaiksystems.
7) Energie Analyse
Darstellung der Ergebnisse der Bedarfsberechnung. Durch Eingabe der Kosten pro kWh können Betriebskosten abgeschätzt werden.
8) Heiztechnik Auswertung
Darstellung aller Teilergebnisse der Heizenergiebedarfsberechnung.
9) Vergleich Referenzausstattung
Erzeugt einen tabellarischen Vergleich des gewählten Heizsystems mit der Referenzausstattung lt. OIB-Richtlinie. Diese Ausstattung wird verwendet, um den Gesamtenergieeffizienzfaktor f GEE zu berechnen.
10) Drucken
11) Checklisten
Auswahl und Ausdruck aller Haustechnik-Checklisten.
12) Muster
Haustechnikeingabedaten aus dem Muster-Katalog übernehmen.
13) Import
Haustechnikeingabedaten aus einem anderen Projekt übernehmen.
14) Schnellerfassung
Die Schnellerfassung erlaubt die unkomplizierte Eingabe eines Referenzsystems als Grundlage für die Heizenergiebedarfsberechnung.

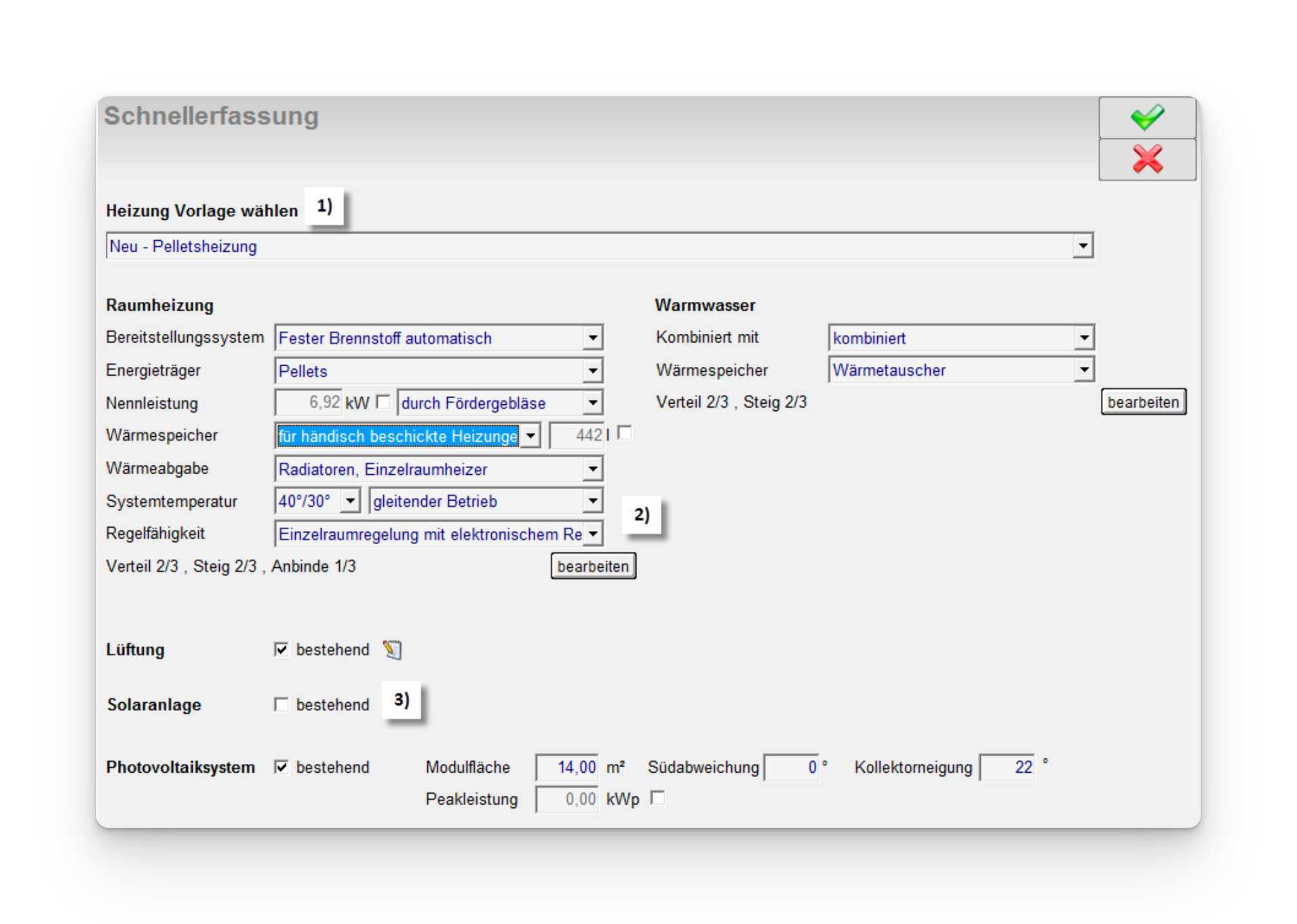

Schnellerfassung
Die Schnellerfassung erlaubt eine zügige Eingabe aller benötigten Haustechnikdaten in einem Schritt.
Unter (1) wird das System vorab ausgewählt. Es stehen verschiedene Heizungssysteme für die Bereiche Neubau und Bestand zu Verfügung. Die dahinterliegenden Eingabedaten werden anschließend im unteren Bildschirmbereich dargestellt (2). Diese Einstellungen können in der Maske „Schnellerfassung“ adaptiert werden oder auch später über die einzelnen Menüpunkte angepasst werden.
Unter (3) können zusätzlich zur Raumheizung und Warmwasserbereitung noch weitere Haustechniksysteme wie Lüftung, Solaranlage oder Photovoltaiksystem erfasst werden.

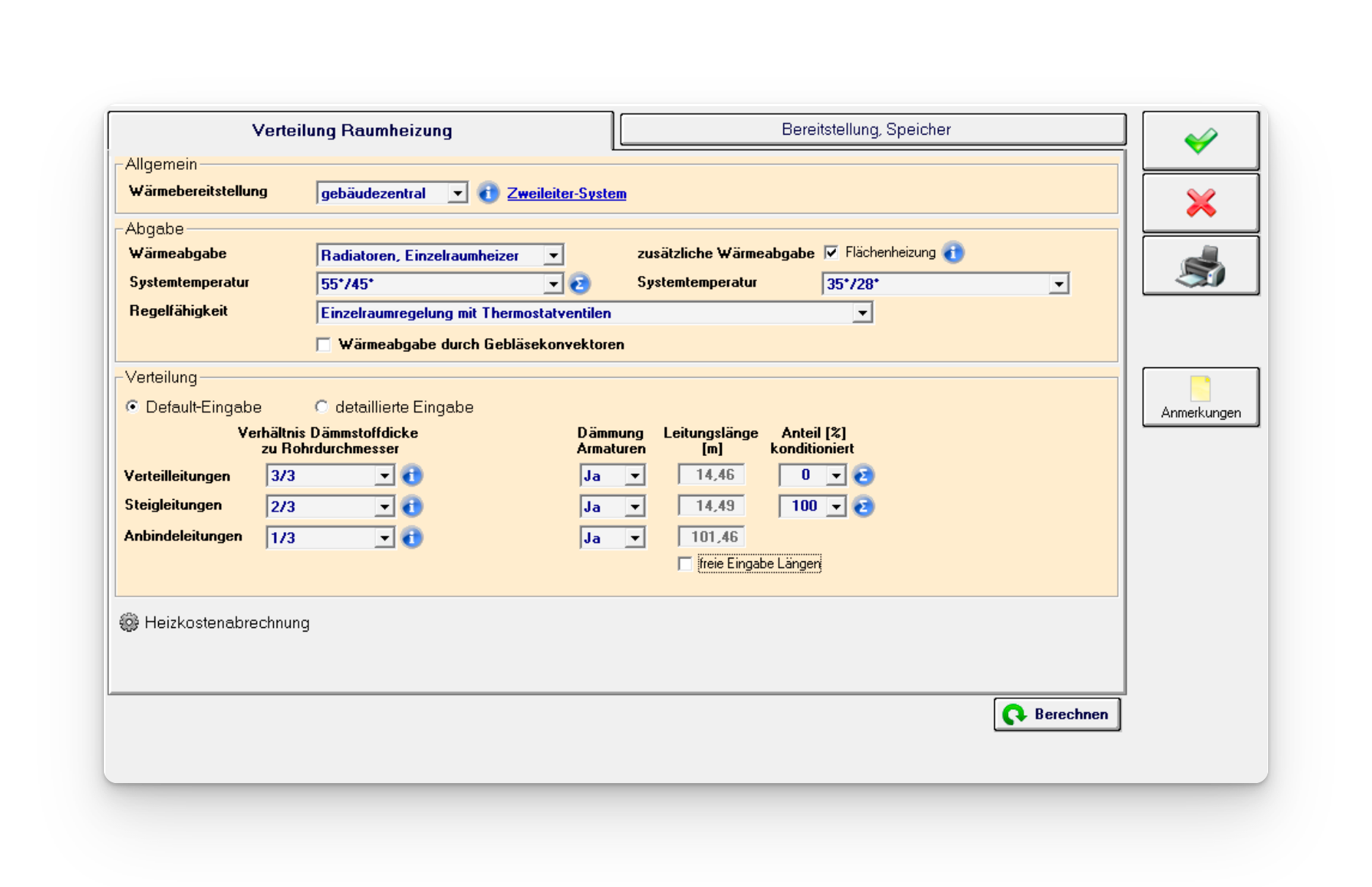

Raumheizung (Wärmeabgabe und Verteilung)
|
Wärmeabgabetyp |
Wärmeabgabe mit Radiatoren bzw. Flächenheizung |
|
Systemtemperatur Heizung |
Auswahl der Vorlauf- und Rücklauftemperatur |
|
Regelfähigkeit |
z.B. Einzelraumregelung mit Thermostatventilen |
|
Heizkostenabrechnung |
individuell (Fixwert)/ keine individuelle
Der Fixwert ist für die Energieausweisausstellung heranzuziehen, für Beratungszwecke sind auch andere Einstellungen möglich. |
|
Wärmeverteilung |
Die Leitungslängen werden standardisiert auf Basis der Brutto-Grundfläche ermittelt.
Optional ist eine detaillierte Eingabe der Leitungen oder eine freie Eingabe der Leitungslängen möglich.
Mittels der Angabe „Anteil [%] konditioniert“ wird angegeben, welcher Anteil der Leitungen im konditionierten Bereich verläuft. |
Raumheizung (Bereitstellung und Speicher)
|
Wärmespeicher |
Speicher für händisch / automatisch beschickte Heizungen. Erfassung der Speicherverluste. |
|
Standort |
Im konditionierten / nicht konditionierten Bereich |
|
Nennvolumen |
Der vorgeschlagene Standardwert kann optional überschrieben werden. |
|
Wärmebereitstellung |
z.B. Pellets-Heizung – Erfassung der Kesseleigenschaften (Wirkungsgrad, Standort, Betriebsweise). |
|
Hilfsenergie |
Für die elektrische Leistungsaufnahme der Speicherladepumpe, Umwälzpumpe, Kesselpumpe bzw. BiomasseEinbringung werden Standardwerte vorgeschlagen. Die Vorschlagswerte können auf Wunsch überschrieben werden. |

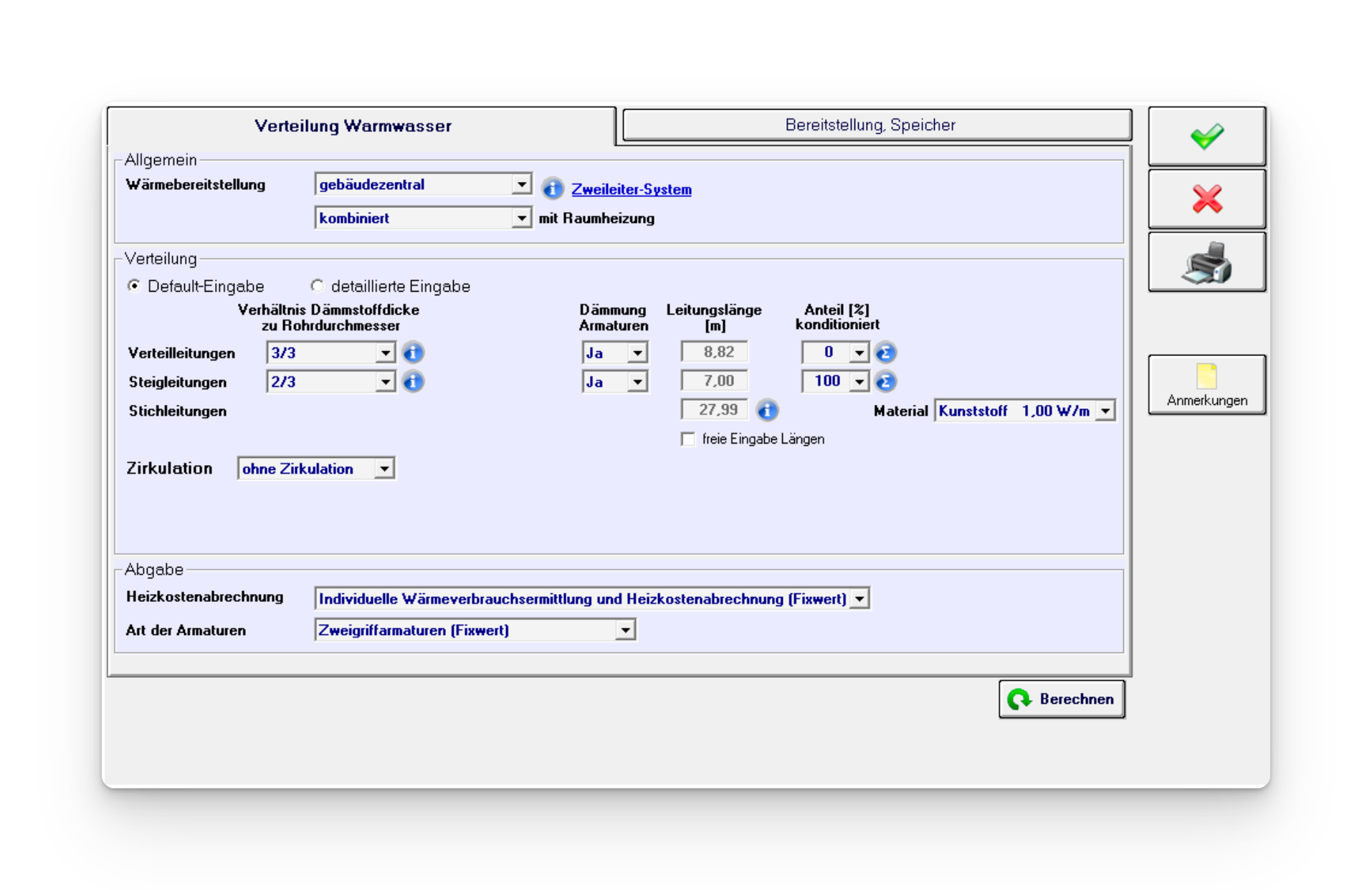

Warmwasserbereitung (Verteilung)
Hier befinden sich Einstellmöglichkeiten für die das Warmwasserbereitstellungssystem und die Wärmeverteilung. Wird die Heizperiode auf „getrennt“ umgestellt, so muss für den Warmwasserwärmebedarf ein eigenes Bereitstellungssystem auf Seite 2 erfasst werden. Bei der Einstellung „kombiniert“ wird das Bereitstellungssystem für die Raumheizung auch für die Warmwasserenergiebedarfs-Berechnung herangezogen.
Mittels der Angabe „Anteil [%] konditioniert“ wird angegeben, welcher Anteil der Leitungen im konditionierten Bereich verläuft.
Warmwasserbereitung (Bereitstellung und Speicher)
|
Art des Speichers |
Indirekt beheizter Speicher / Solarspeicher indirekt / Wärmepumpenspeicher indirekt |
|
Standort Wärmespeicher |
Im nicht konditionierten / konditionierten Bereich |
|
Nennvolumen des Speichers |
Der vorgeschlagene Standardwert kann optional überschrieben werden. |
|
Hilfsenergie |
Die elektrische Leistungsaufnahme der Pumpen kann optional überschrieben werden. |
|
Auswertung Heiztechnikenergiebedarf Warmwasser (HTEB-WW) |
Energiemenge welche bei der Wärmeabgabe, -verteilung, -speicherung oder -erzeugung verloren geht. |

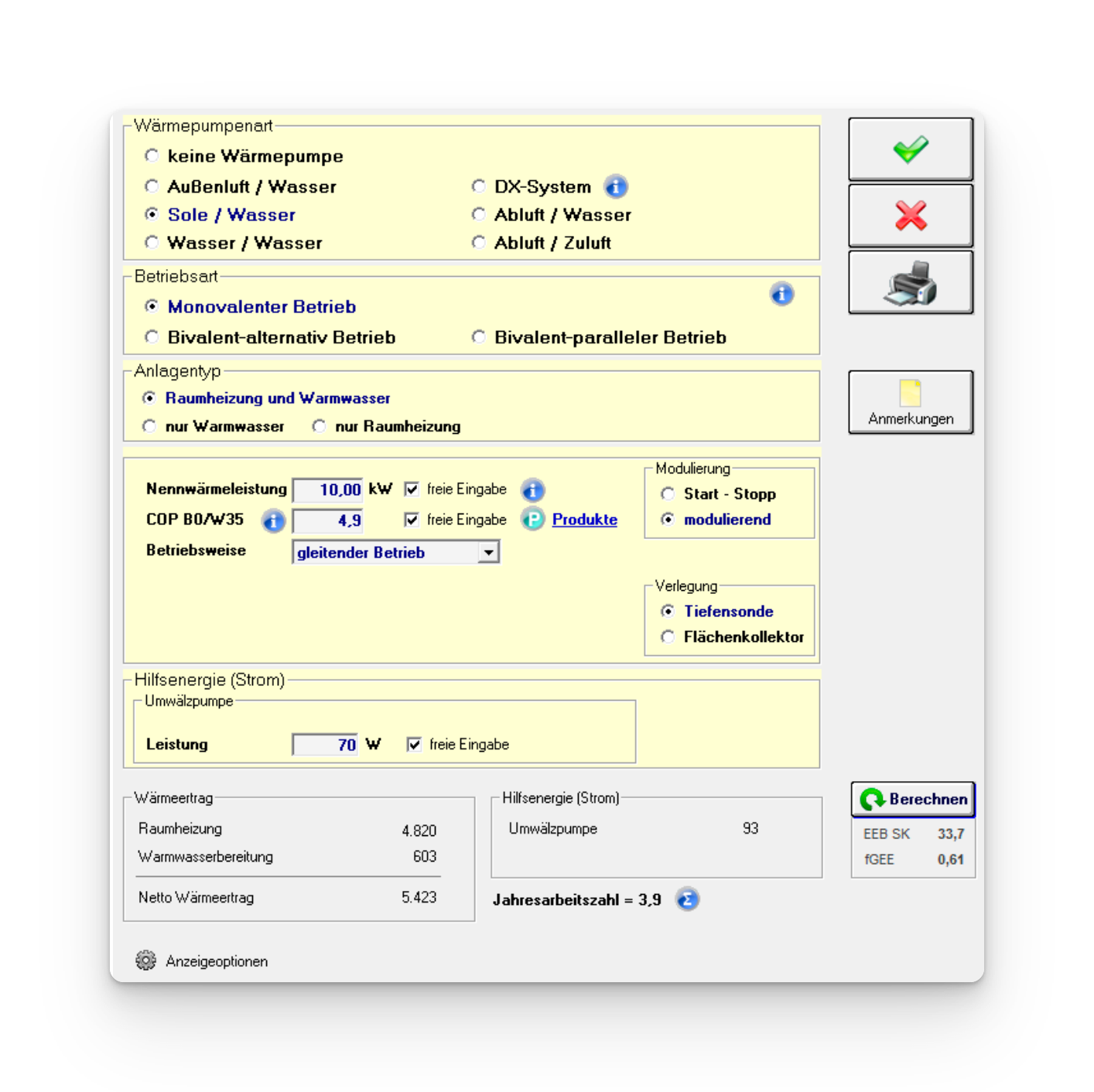

Wärmepumpe
|
Betriebsart |
Monovalent: Das Gebäude wird nur von der Wärmepumpe beheizt
Bivalent-alternativ: Alternativer Betrieb mit einem anderen Wärmebereitstellungssystem
Bivalent-parallel: Paralleler Betrieb mit einem anderen Wärmebereitstellungssystem |
|
Anlagentyp |
Für Heizung und Warmwasser, nur für Warmwasser oder nur für Heizung |
|
Sonstige Einstellungen |
Nennleistung, Vorlauftemperatur, Betriebsweise, Baujahr, Modulierung, (nur bei Sole/Wasser: Verlegung) |
|
Wärmepumpe Auswertung |
Der Netto Wärmeertrag ist die Energiemenge, die aus der Umwelt bezogen wird – deswegen auch als Minuswert in der HEB-Bilanz verbucht. Für die elektrische Leistungsaufnahme der Pumpe werden Standardwerte vorgeschlagen. Die Vorschlagswerte können bei Bedarf überschrieben werden.
Mit einem Klickt auf den blauen Infobutton im Auswertungsfeld wird der Netto Ertrag der Wärmepumpe und deren elektrischer Energiebedarf angezeigt. Zudem wird auf Basis dieser Werte die Jahresarbeitszahl der Wärmepumpe berechnet.
Die Jahresarbeitszahl ist der Quotient aus Wärmeabgabe und zugeführter elektrischer Energie. |
Lüftung
1) Wirkungsgrad des Lüftungsgerätes
2) Erdwärmetauscher
Erfolgt die Ansaugung der Frischluft über einen Erdkollektor Ja/Nein
3) Energetisch wirksames Luftvolumen
Wird nicht das ganze Gebäude durch das mechanische Lüftungssystem belüftet, kann hier die entsprechende Bruttogrundfläche erfasst werden.
4) Luftwechselrate Blower Door Test
Das Ergebnis des Blower-Door-Tests beeinflusst die Falschluftrate.

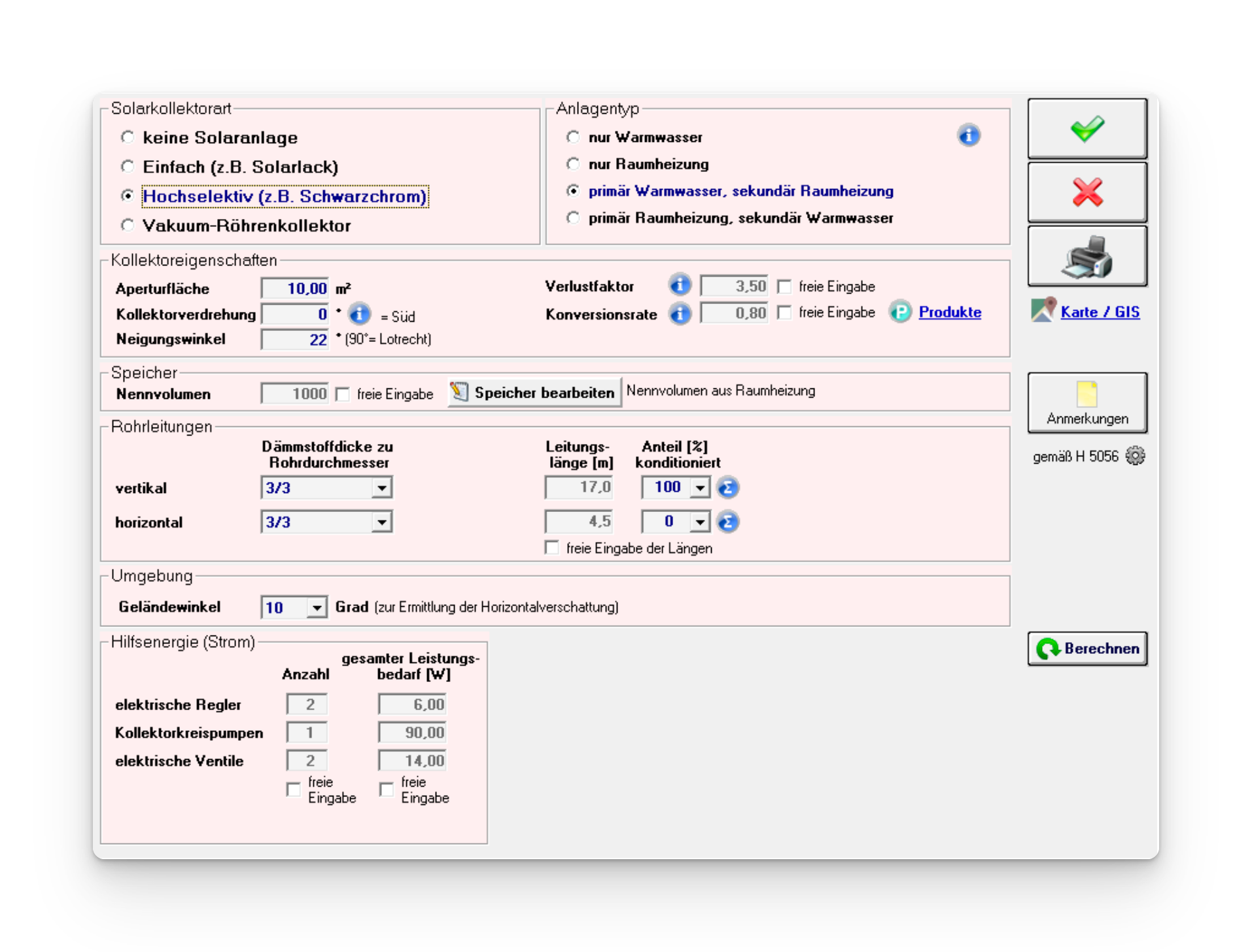

Thermische Solaranlage
|
Anlagentyp |
nur für Warmwasser, nur für Heizung oder für Heizung und Warmwasser (primär Warmwasser oder primär Heizung) |
|
Kollektoreigenschaften |
Aperturfläche, Kollektorverdrehung aus Süd (-180° bis +180° sind möglich; 0° entspricht Süd, 180° entspricht Nord), Neigungswinkel des Kollektors (90° = Lotrecht).
Für Regelwirkungsgrad, Konversionsrate und Verlustfaktor werden durch die Auswahl der Kollektorart Werte hinterlegt. Die Vorschlagswerte können bei Bedarf überschrieben werden. |
|
Wärmespeicher |
Die Größe des Speichers wird aus der Eingabemaske für Warmwasser oder Raumheizung (je nach Einstellung des Anlagentyps) übernommen. Dazu wird die Art des Speichers als „Solarspeicher indirekt“ erfasst. |
|
Rohrleitungen |
Gedämmt, ungedämmt – Dämmstärke, Außendurchmesser der Leitung |
|
Umgebung |
Landschaftstyp, Beschaffenheit, Geländewinkel (z.B. Berg – Winkel zwischen Kollektor und Bergrücken) = Horizontalverschattung |
|
Hilfsenergie |
Anzahl der Regler, Pumpen, elektrische Ventile oder freie Eingabe des Leistungsbedarfes |
|
SolaranlageAuswertung |
Der Netto Wärmeertrag ist die Energiemenge, die aus der Umwelt bezogen wird – deswegen auch als Minuswert in der HEB-Bilanz verbucht. |
Mit einem Klick auf den Infobutton kann eine detaillierte Auswertung der Wärmegewinne der Solaranlage erfolgen. Diese wird dann in Form eines Ausdruckes erstellt.

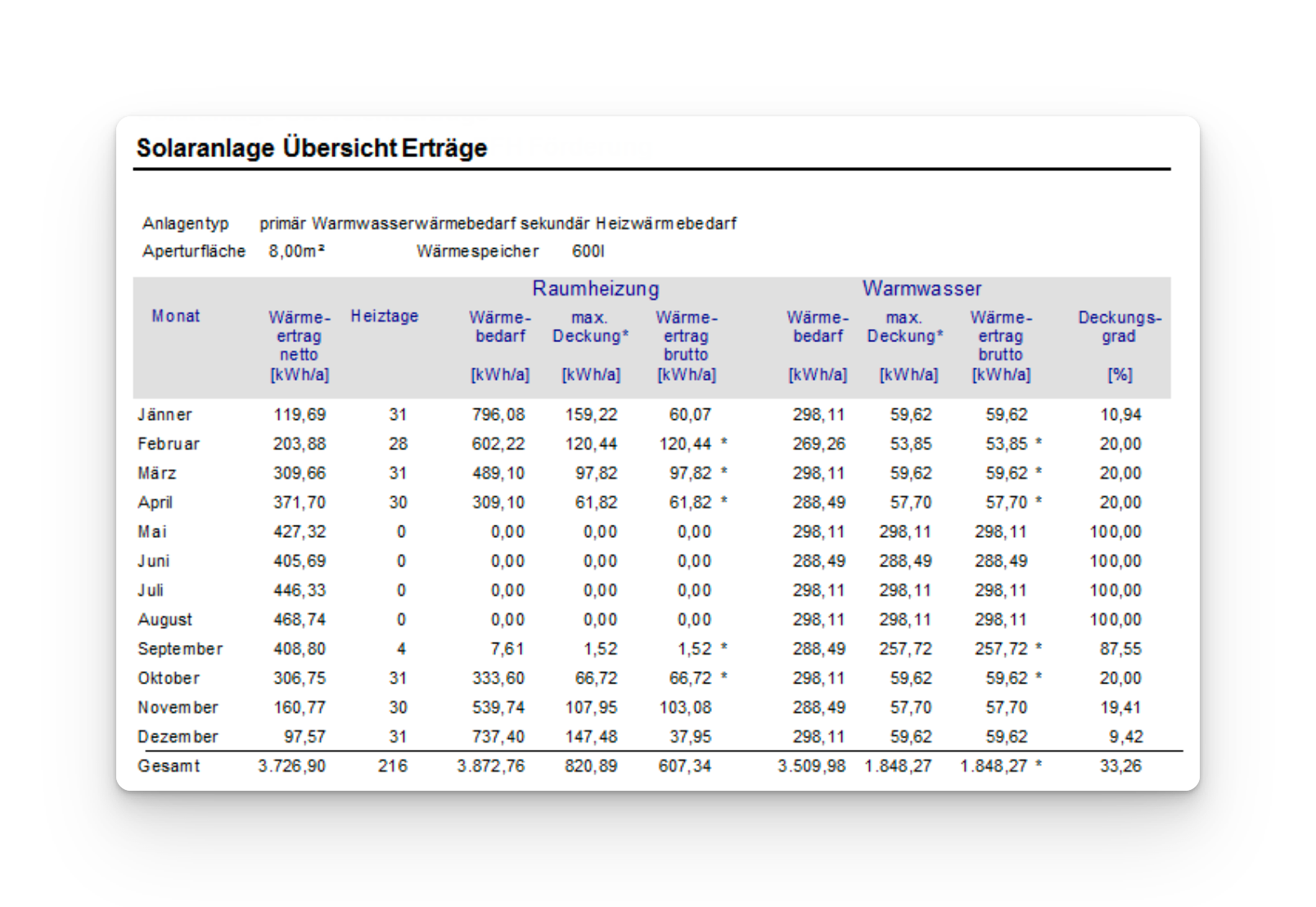

Ausdruck „Erträge Solaranlage“
Photovoltaik
|
Peakleistung |
Errechnet sich aus Fläche der Anlage und Spitzenleistungskoeffizient. Kann detailliert erfasst werden. |
|
Systemeigenschaften und Verschattung |
Je nach Einbauweise ergeben sich verschiede Systemleistungsfaktoren (Maß für die Gesamteffizienz). Die Horizontverschattungsermittlung erfolgt über den Geländewinkel. |

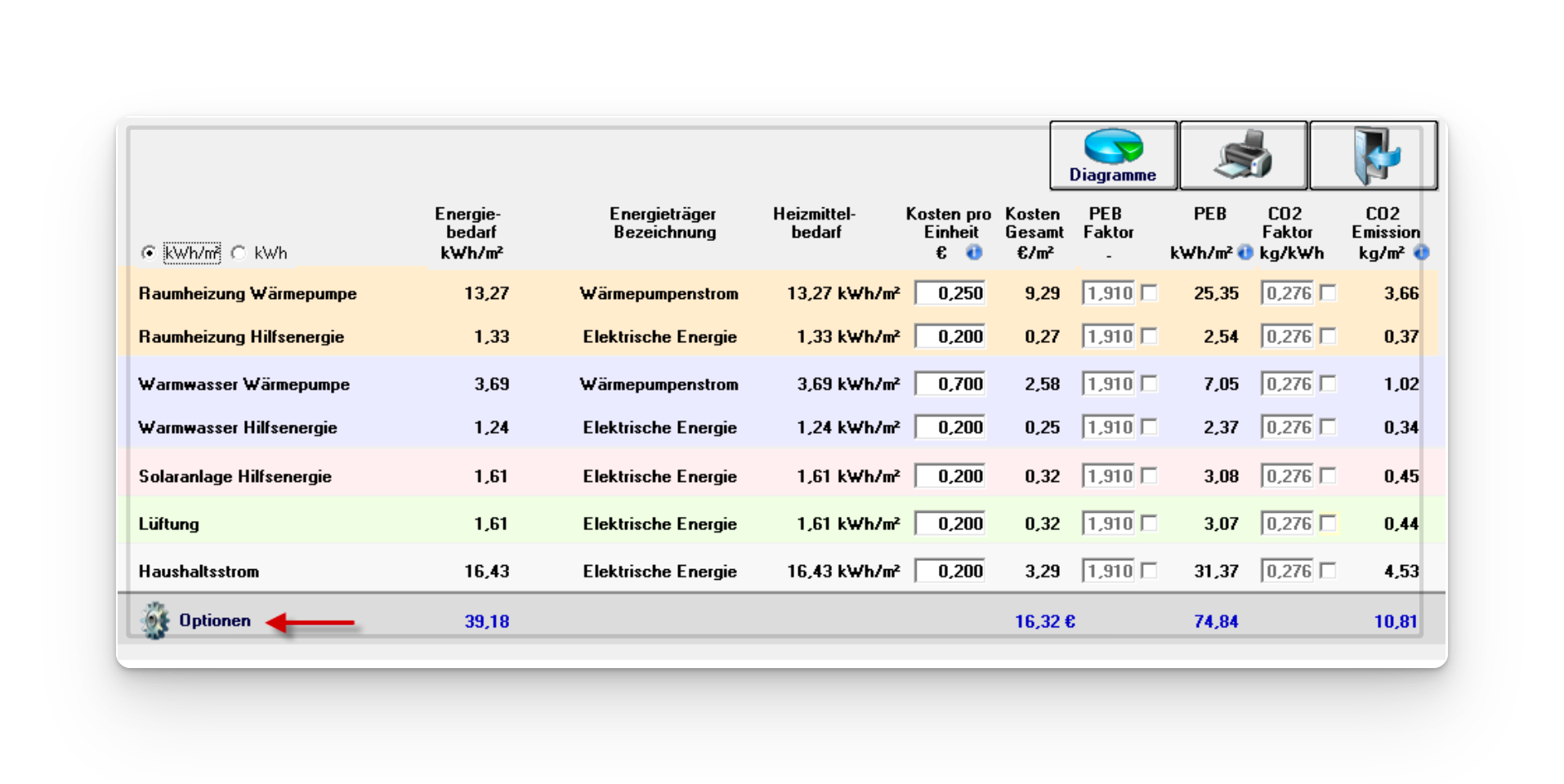

Energie Analyse
Heiztechnik Auswertung - Jahresübersicht
