Bauteile anlegen

Der Menüpunkt Bauteile (9) dient zur Berechnung des U-Wertes der Hüllflächenbauteile des Projektes gem. ÖNORM EN ISO 6946.

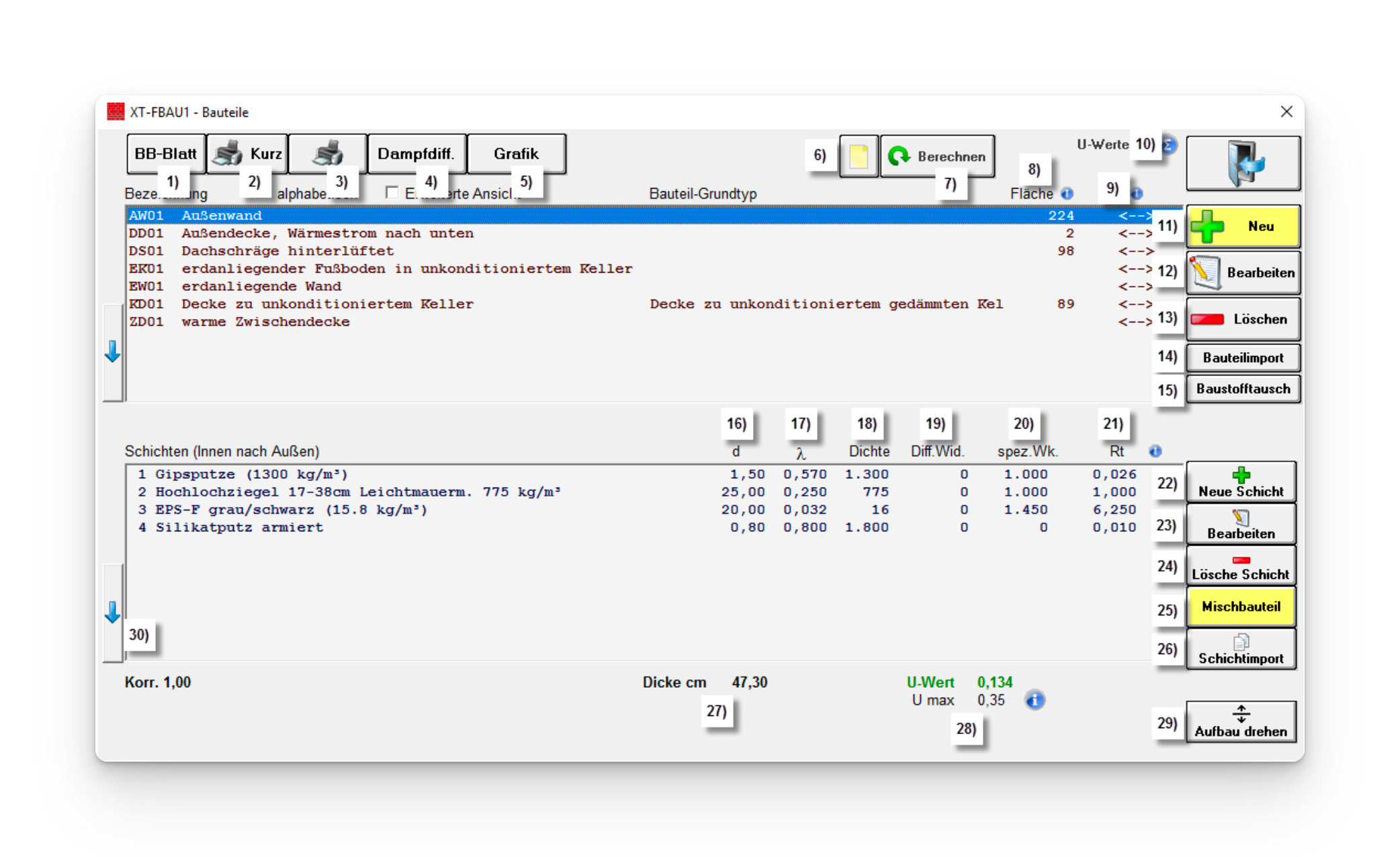

Übersicht 1/3

1) BB-Blatt

Ausdruck des bauphysikalischen Berechnungsblattes (grafische Darstellung des Wandaufbaus inkl. U-Wert und Dampfdiffusionsberechnung).

2) Ausdruck

Bauteilbeschreibung mit Bauteil-Grafik drucken.

3) Dampfdiffusion (Kostenpflichtige Erweiterung)

Berechnung von Dampfdiffusion und Temperaturverlauf durch das Bauteil.

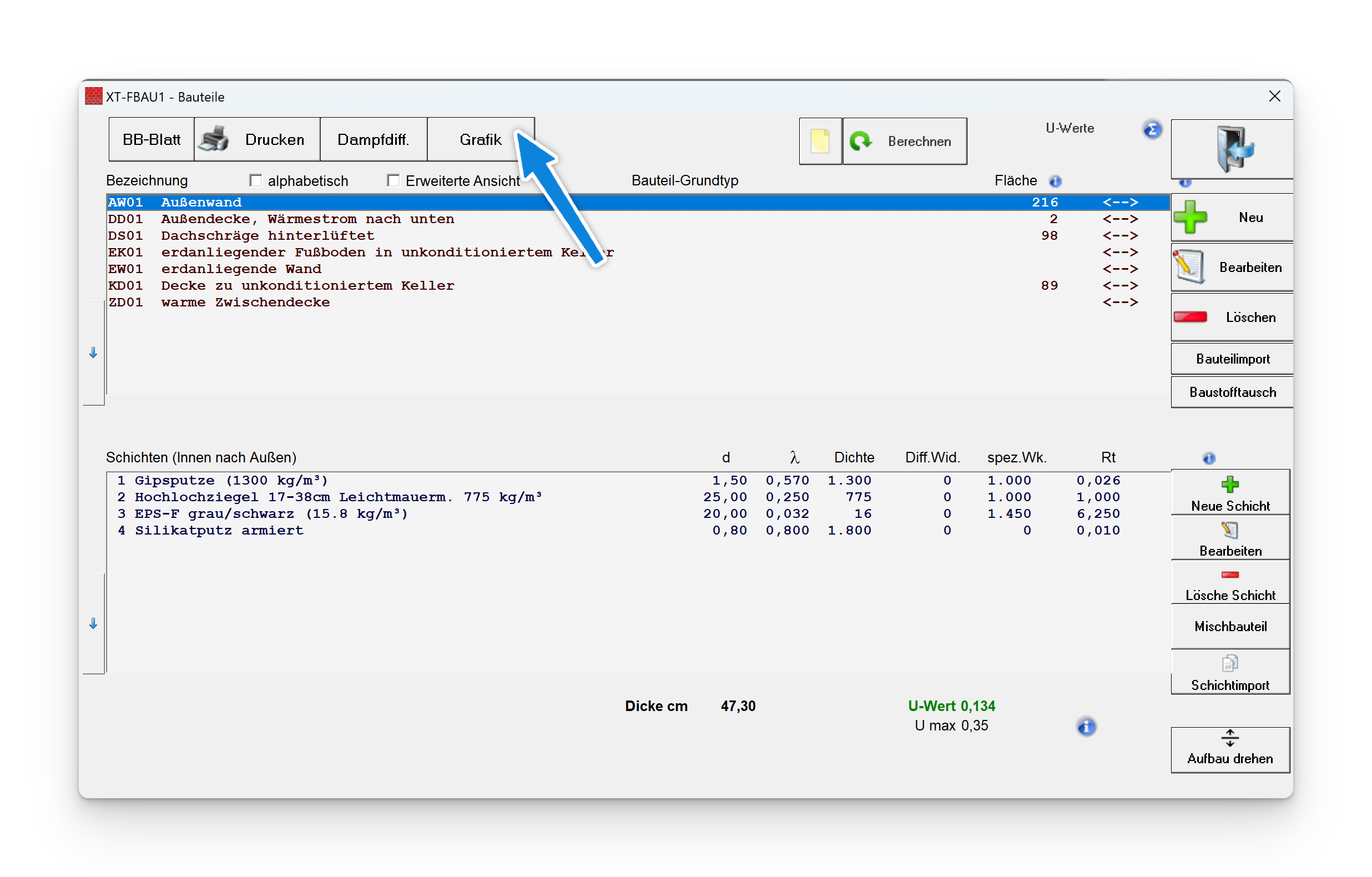

4) Grafik

Bearbeiten der grafischen Darstellung des Wand- bzw. Deckenaufbaus (freie Auswahl von Farbe und Muster).

5) Verweis zu den Anmerkungen

6) Berechnen

Schnellberechnung des Heizwärmebedarfes am Standort und Referenzstandort (Kurztaste F5).

7) Fläche des Bauteils

Die im Projekt enthaltene Fläche des jeweiligen Bauteils.

8) Bauteile die im Projekt verwendet werden

Diese sind durch „<-->“ gekennzeichnet. Alle Verknüpfungen des Bauteils können mit einem Klick der rechten Maustaste und „Verknüpfungen ermitteln“ angezeigt werden.

9) U-Werte Σ

Erstellt einen Ausdruck der U-Werte und der U-Wert Anforderungen für alle Bauteile.

Übersicht 2/3

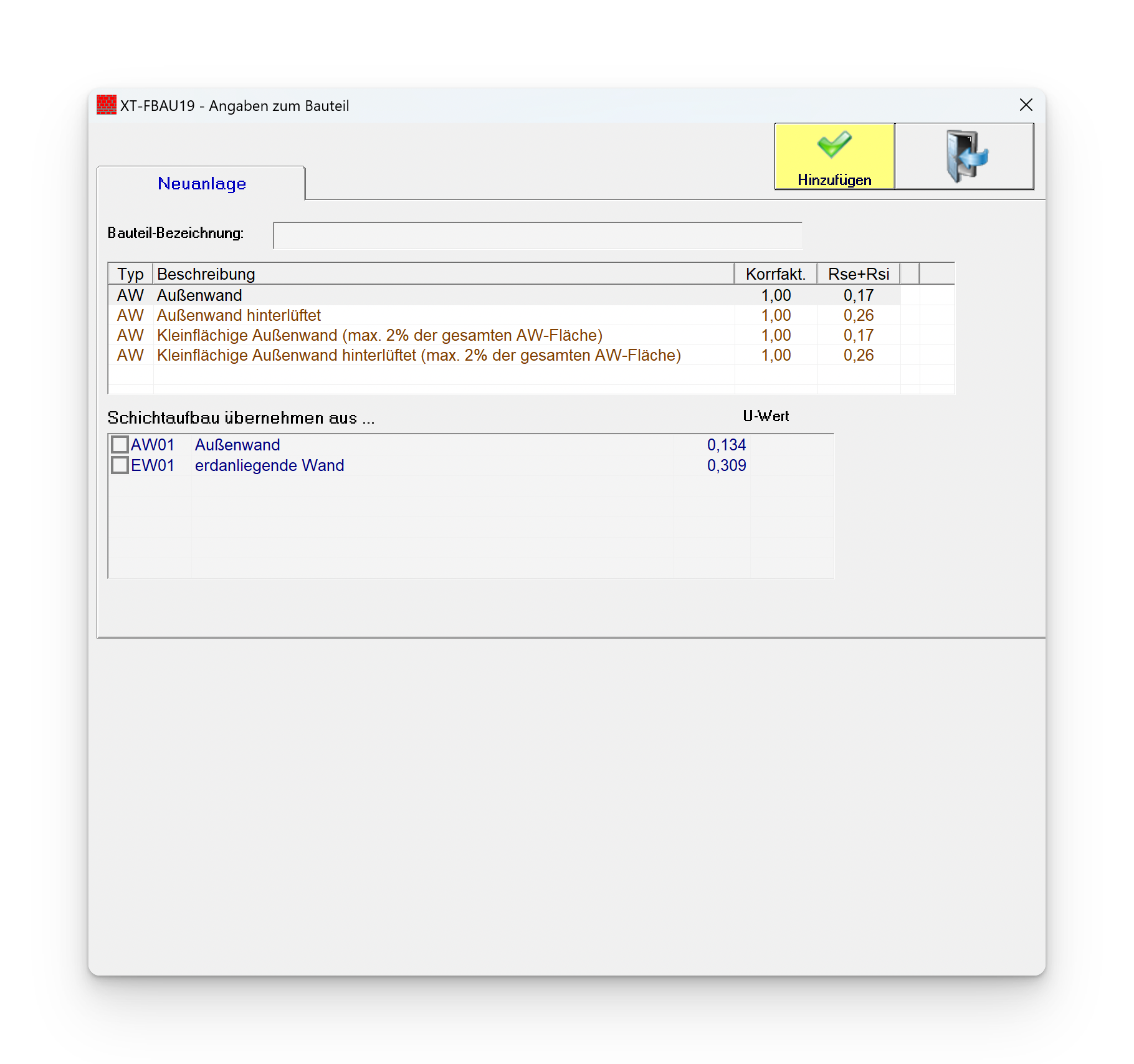

1) Neu

Anlegen eines neuen Bauteils

2) Bearbeiten

Ändern der Bauteilbezeichnung bzw. ändern des Bauteiltyps (z.B. Änderung einer Innenwand in eine Außenwand).

3) Löschen

Löschen eines Bauteils. Hinweis: Bauteile, die im Projekt verwendet werden können nicht gelöscht werden.

4) Bauteilimport

Importieren eines Bauteils aus dem aktuellen bzw. einem beliebigen GEQ-Projekt

5) Baustofftausch

Ersetzt einen Baustoff im gesamten Projekt.

Übersicht 3/3

1) Dicke der Schicht

2) Lambda-Wert [W/mK]

3) Rohdichte [kg/m³]

4) Diffusionswiderstand

5) Spezifische Wärmekapazität [J/kgK]

6) Transmissionswiderstand [m²K/W]

7) Neue Schicht

Einfügen einer neuen Bauteilschicht.

8) Bearbeiten

Bearbeiten einer Bauteilschicht (Änderung von Bezeichnung, Dicke, Lambda, Diffusionswiderstand, spez. Wärmekapazität).

9) Lösche Schicht

Löschen einer Bauteilschicht.

10) Mischbauteil

Erfassung eines inhomogenen Bauteils (z.B. Holz-Riegel-Konstruktion).

11) Schichtimport

Kopieren einer oder mehrerer Bauteilschichten. Es können Schichten aus dem aktuellen Projekt oder aus anderen Projekten kopiert werden.

12) Aufbau drehen

Schichtaufbau in der Reihenfolge umkehren.

13) Dicke des ausgewählten Bauteils

Enthält wärmetechnisch relevante Schichten – Schichten, die nicht zur Berechnung (bzw. nicht zum U-Wert) zählen (z.B. Kies bei Flachdach) sind in der Bauteildicke nicht enthalten.

14) U-Wert [W/m²K]

U-Wert des ausgewählten Bauteils und der maximal zulässige U-Wert laut OIB Richtlinie 6 für Neubau.

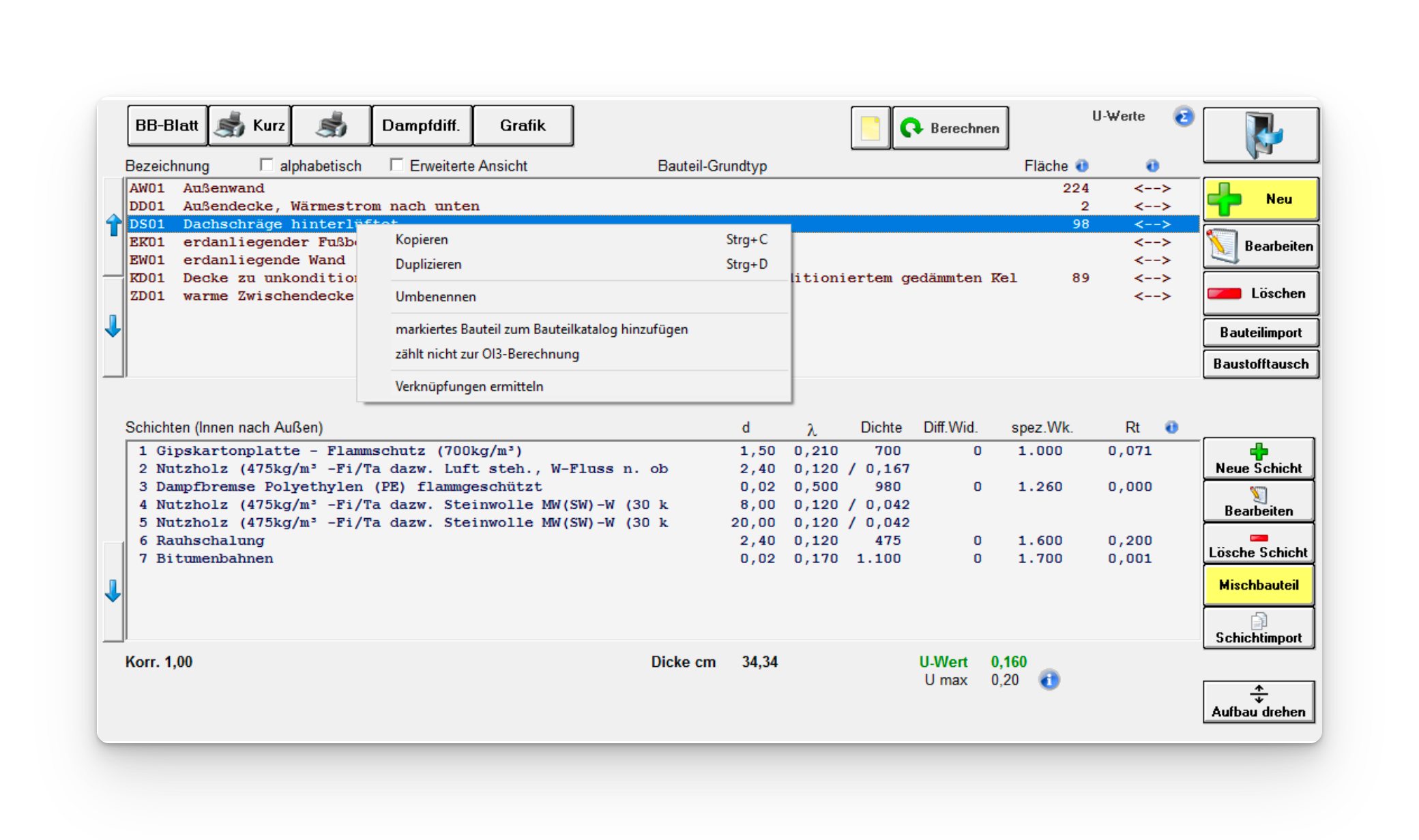

Kontextmenü

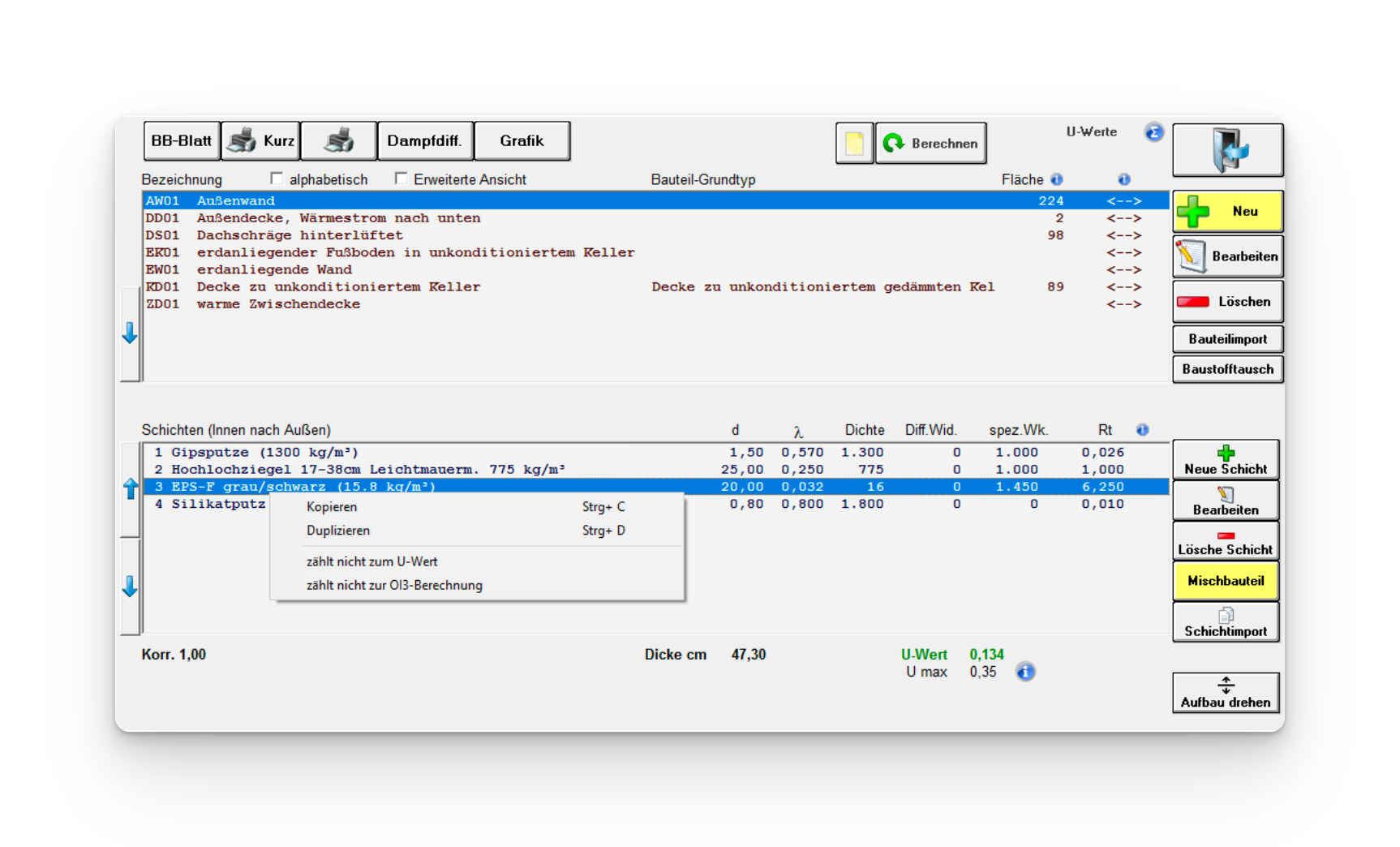

Ein Klick auf die Bauteilbox mit der rechten Maustaste bietet folgende Funktionen:

• Kopieren/Duplizieren von Bauteilen

• Umbenennen von Bauteilen (Änderung der Bezeichnung)

• Hinzufügen des Bauteils zum persönlichen Bauteilkatalog

• Bauteil von der OI3-Berechnung ausschließen

• Ermittlung in welchen Programmbereichen ein Bauteil verknüpft ist

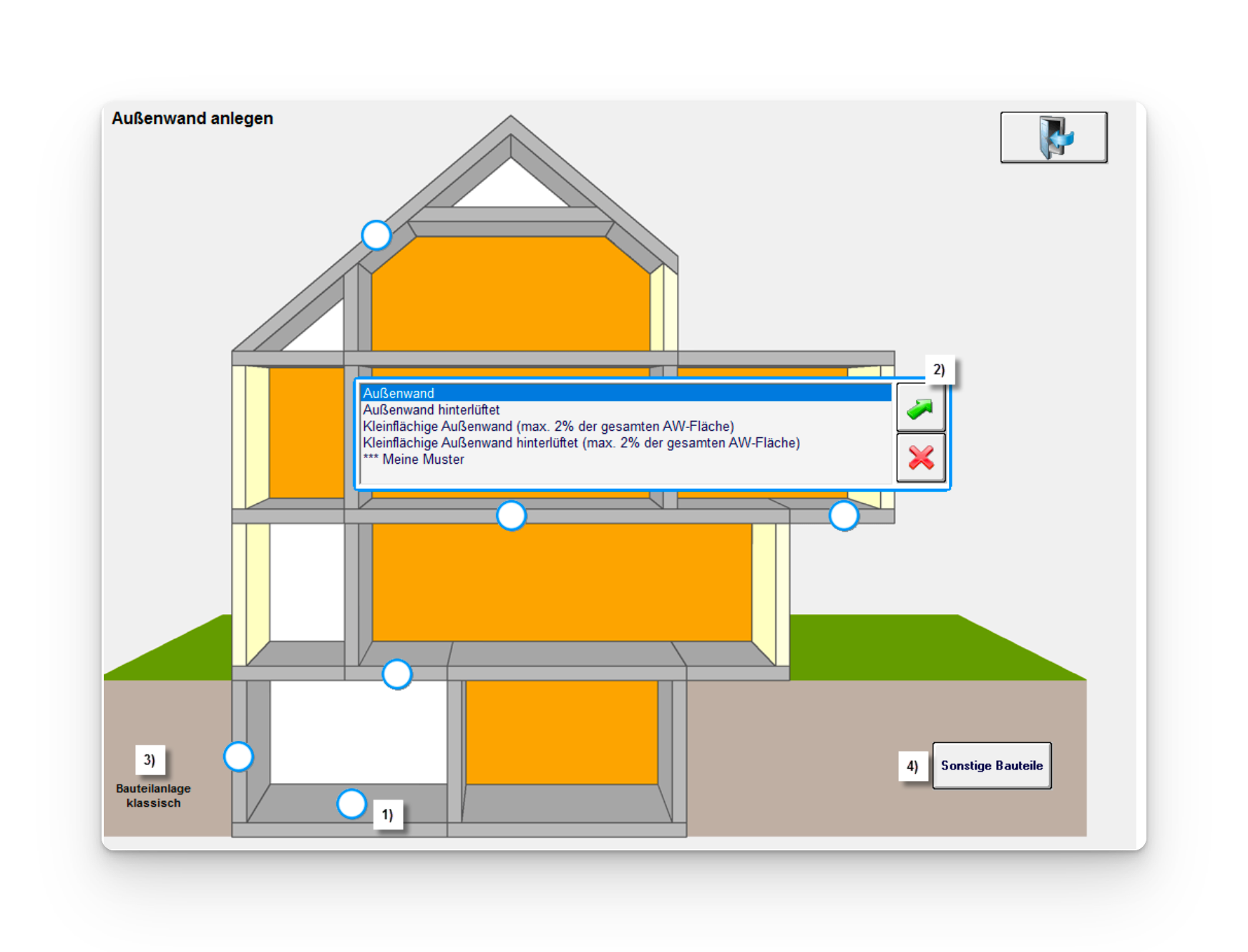

Neuanlage (grafisch)

1) Im Projekt vorhandenes Bauteil

Der blau-weiße Kreis zeigt an, dass bereits Bauteile dieses Typs im Projekt enthalten sind.

2) Neuanlage-Box

Die Neuanlage-Box öffnet sich mit Klick auf den gelb hinterlegten Bereich und bietet die Möglichkeit ein neues Bauteil anzulegen. Bei der Neuanlage von Bauteilen kann zwischen den einzelnen Bauteil-Subtypen gewählt werden (z.B. Außenwand hinterlüftet oder kleinflächige Außenwand) und auf die eigenen Muster zugegriffen werden.

3) Bauteilanlage klassisch

Liste der Bauteiltypen in tabellarischer Form.

4) Sonstige Bauteile

Diese sind für den Energieausweis nicht relevant, werden jedoch in den Bauteilausdrucken dokumentiert (z.B. Carport-Dach, Garagenfußboden).

Neuanlage (klassisch)

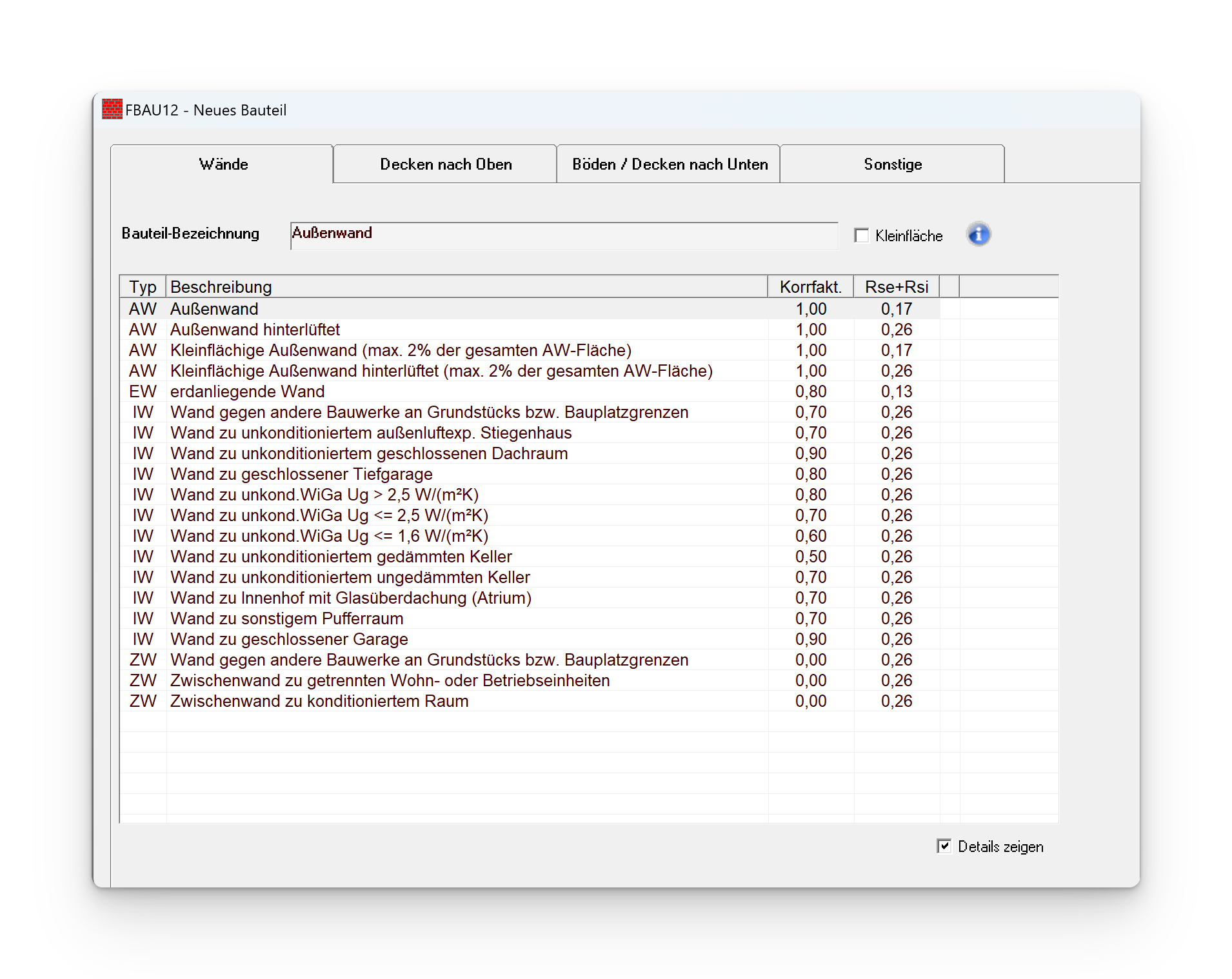

1) Auswahl der Bauteiltypen

Liste der Bauteiltypen in tabellarischer Form.

2) Bauteilanlage grafisch

Neuanlage der Bauteile mit dem garfischen GEQ Assistenten.

3) Bauteil Muster

Liste der eigenen Bauteilmuster in tabellarischer Form.

Neuanlage (Muster)

1) Meine Muster

Zeigt die selbst angelegten Musterwände (die Anzahl der vorhandenen Muster wird in Klammer angezeigt).

2) Liste der persönlichen Bauteilmuster

3) Bauteil-Bezeichnung

z.B. Außenwand

Neue Muster können im Menüpunkt Bauteile hinzugefügt werden. Dazu mit der rechten Maustaste auf das gewünschte Bauteil klicken und dieses dem Musterkatalog hinzuzufügen.

Das Bearbeiten des eigenen Bauteilkatalogs ist im Hauptmenü unter „Extras“ – „Bauteilkatalog bearbeiten“ möglich.

Neue Schicht

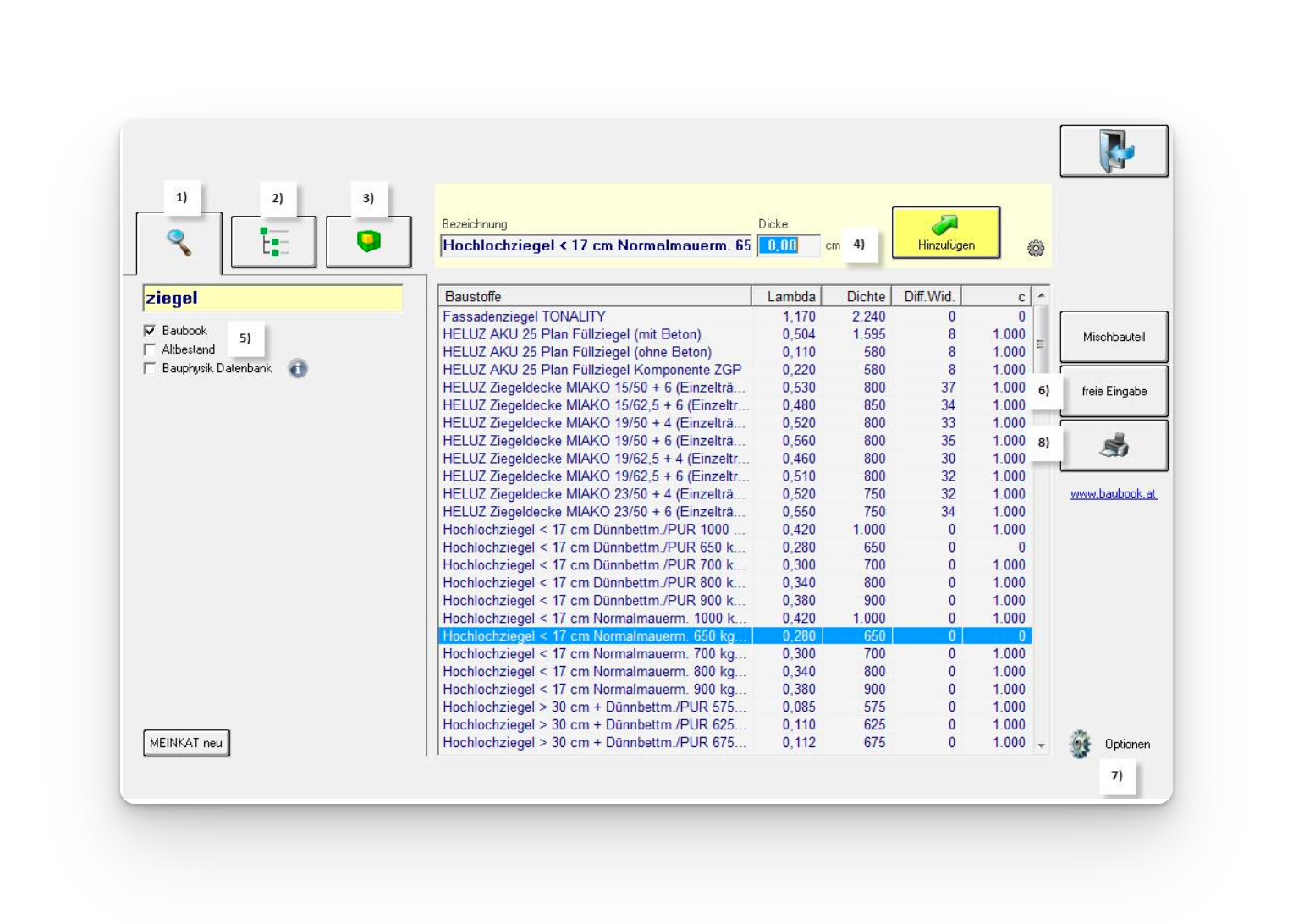

1) Textsuche

Es können bis zu 4 Suchbegriffe eingeben werden. (z.B. „Ziegel“)

2) Suche über Baustoffgruppe

3) Suche über Hersteller

4) Schichtbezeichnung und Dicke

Zudem kann hier eingestellt werden, ob die Schicht z.B. eine Flächenheizung enthält und ob sie zur Berechnung herangezogen werden soll.

Hinweis: Die Eingabe der Dicke erfolgt standardmäßig in [cm]. Sie kann auch in [m] eingeben werden. Dazu in (8) Optionen die entsprechende Einstellung treffen.

5) Baustoffkataloge

Zuordnung welche Kataloge durchsucht werden sollen.

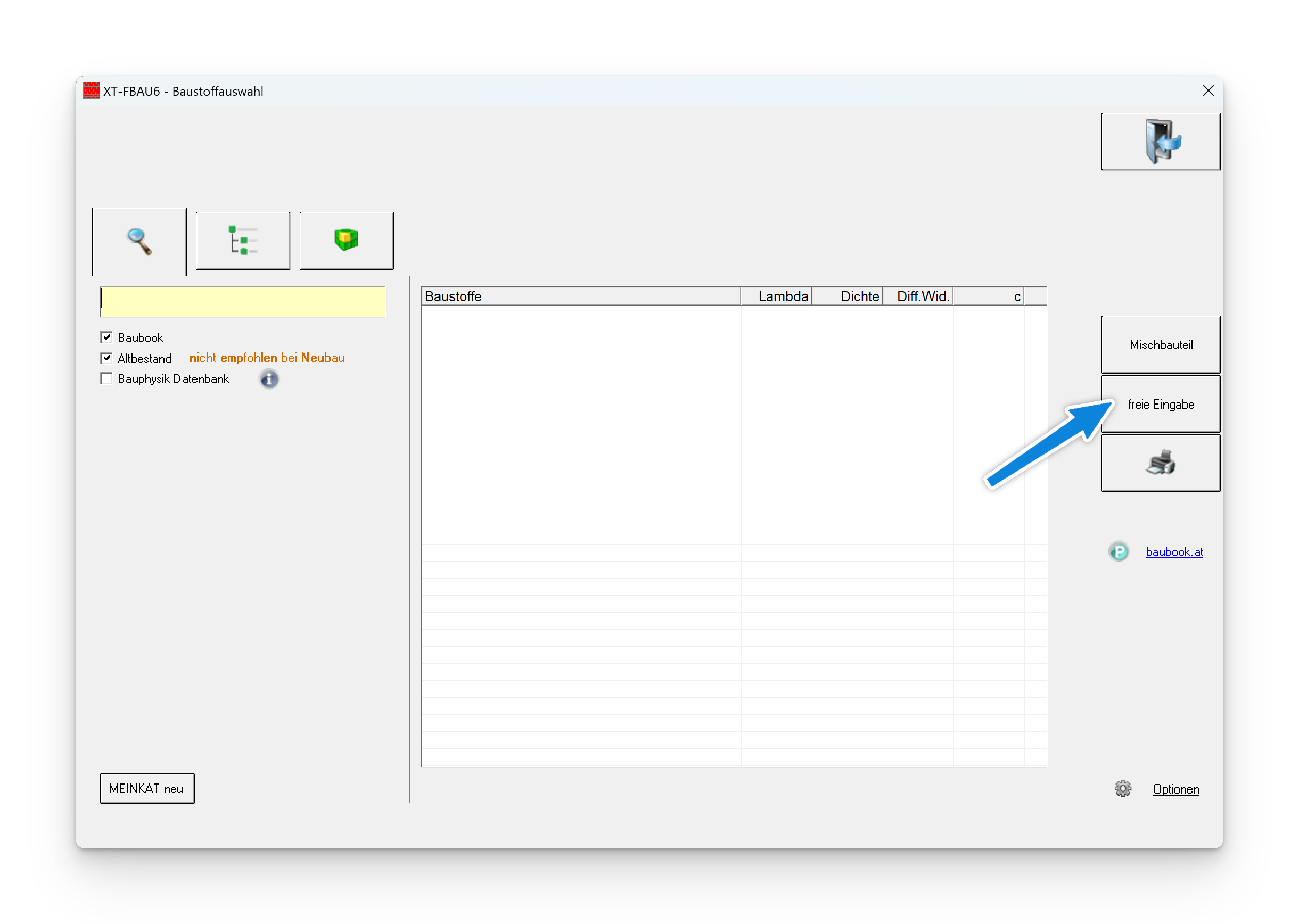

6) Freie Eingabe

Erfassung neuer Baustoffe mittels Eingabe der Baustoff-Bezeichnung, des Lambda-Wertes und der weiteren Baustoffkennwerte.

7) Drucken

Ausdruck der am Bildschirm angezeigten Baustoffliste.

8) Optionen

In den Optionen wird gewählt, welche Werte angezeigt werden. Des Weiteren kann gewählt werden, ob die Eingabe der Schichtdicke in [cm] oder [m] erfolgen soll.

Freie Eingabe/Bearbeiten von Bauteil-Schichten

Schichtbezeichnung

Frei wählbare Bezeichnung der Schicht.

Dicke [cm]

Dicke des Baustoffes, optional auch in [m].

Lambda [W/mK]

Dichte [kg/m³] Rohdichte des Baustoffes. Die Rohdichte hat einen wesentlichen Einfluss auf die Berechnung der Sommerlichen Überwärmung.

Gewicht [kg/ m²]

Diffusionswiderstand Erforderlich zur Berechnung der Dampfdiffusion.

Spezifische Wärmekapazität [J/kgK]

Erforderlich zur Berechnung der Sommerlichen Überwärmung.

Rt [m²K/W]

Dicke / Lambd

+ Mein Katalog

Fügt einen Baustoff in den persönlichen Baustoffkatalog ein.

Optionen

In den Optionen kann gewählt werden, welche Werte am Bildschirm angezeigt werden sollen. Weiters kann ausgewählt werden, ob die Eingabe der Schichtdicke in [cm] oder [m] erfolgen soll.

Schichtimport

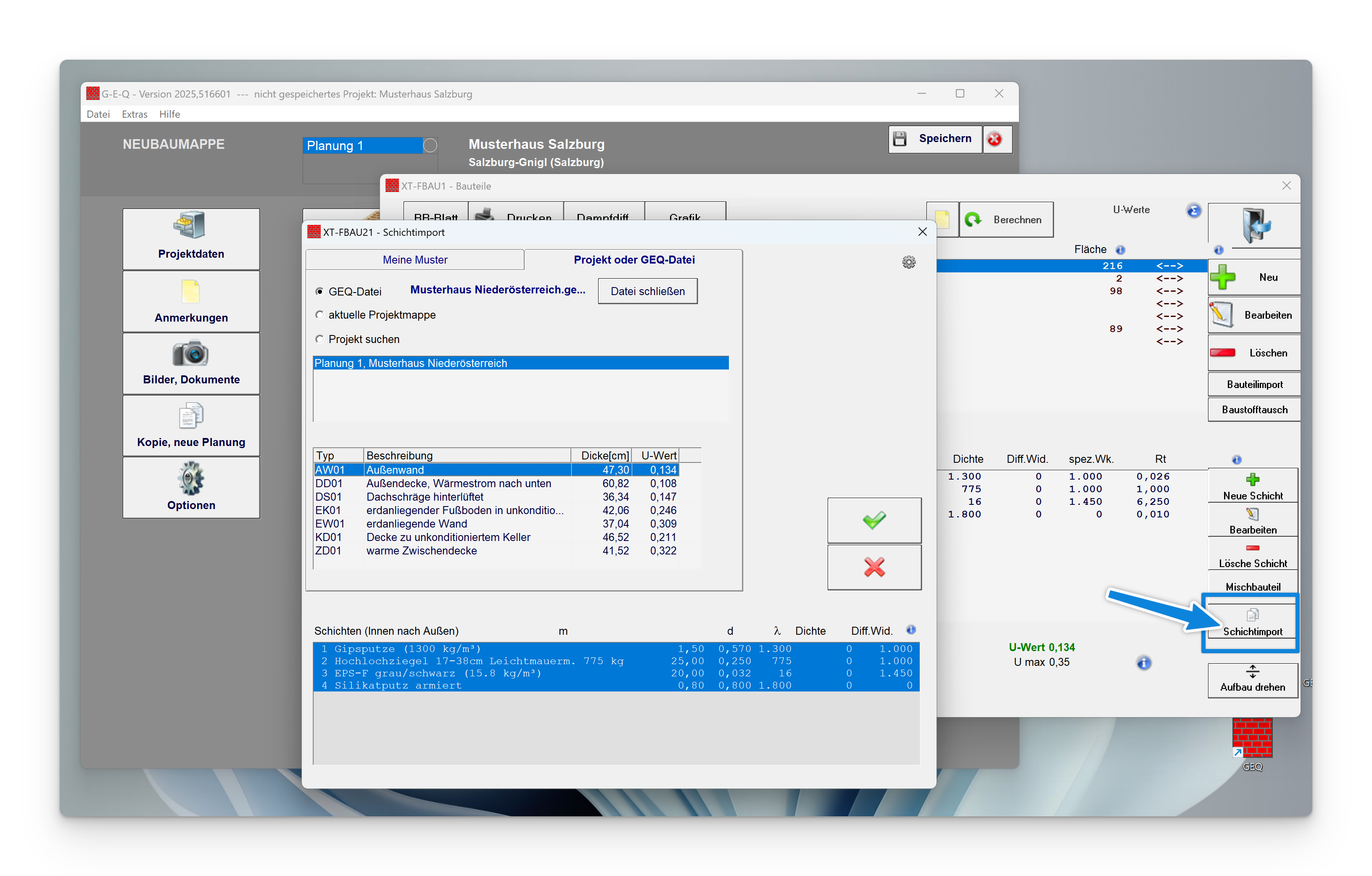

1) Reiterauswahl

Mit einem Klick auf einen der Reiter können einzelne oder mehrere Schichten übernommen werden. Dies kann aus „Meine Mustern“, dem aktuellen Projekt oder anderen GEQ-Dateien erfolgen.

Methode 1: Schichtimport aus „Meine Muster“

2) Auswahl des Bauteils

Hier wird das Bauteil gewählt, aus welchem die Schichten importiert werden sollen.

3) Markieren der Schichten

Die gewünschten Schichten können entweder mit der Maus oder mittels Tastaturauswahl markiert werden.

Methode 2: Schichtimport aus Projekt oder anderen GEQ-Datei

1) Auswahl des Projektes bzw. der GEQ-Datei

Hier wird das Projekt/GEQ-Datei gewählt aus dem/der die Schichten importiert werden sollen.

2) Auswahl des Bauteils

Hier wird das Bauteil gewählt, aus welchem die Schichten importiert werden sollen.

3) Markieren der Schichten

Die gewünschten Schichten können entweder mit der Maus oder mittels Tastaturauswahl markiert werden.

Mischbauteile (inhomogene Bauteile)

Variante 1: Mischbauteil mehrschichtig kreuzweise

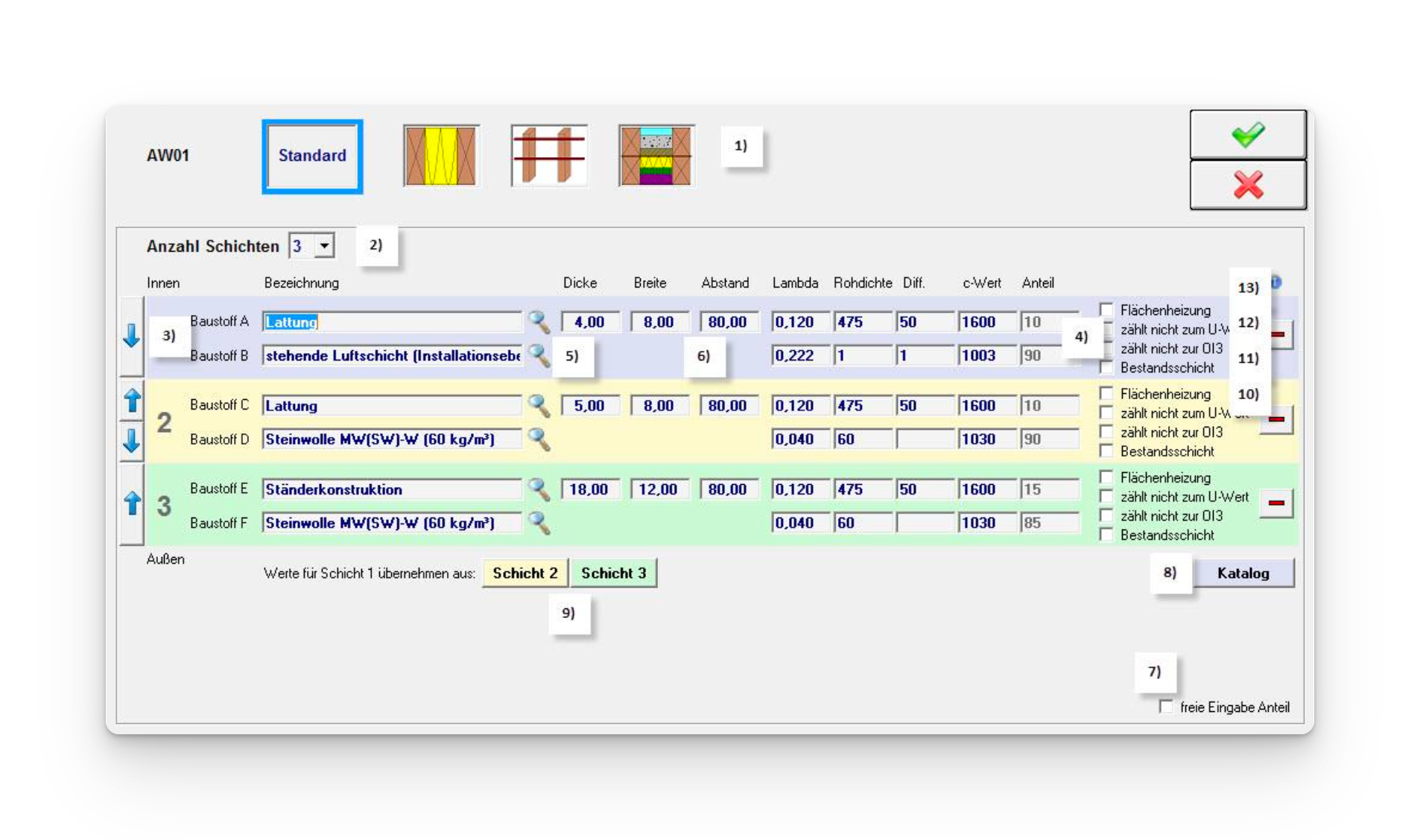

1) Auswahl des Mischbauteiltyps

2) Anzahl der inhomogenen Schichten in diesem Bauteil

3) Schichtaufbau

Mit einem Klick in die Schicht 1 wird diese zur Bearbeitung markiert. Anschließend kann der Baustoffkatalog mit der Taste F1 oder mit einem Klick auf den Button „Katalog“ (8) geöffnet werden.

4) Suchfunktion

Ein Klick auf die Lupe öffnet den Baustoffkatalog.

5) Eingabe von Abstand und Breite der inhomogenen Schicht

6) Prozentueller Anteil des Baustoffes

Durch die Eingabe von Achsabstand/Breite (5) wird der prozentuelle Anteil der inhomogenen Schichten errechnet.

7) prozentuelle Eingabe

Alternativ können die Prozentanteile von Holz bzw. Dämmung direkt erfasst werden.

8) Baustoffkatalog

9) Schichteinstellungen

• Flächenheizung: Diese Schicht enthält eine Wand-, Boden- oder Deckenheizung.

• Zählt nicht zu OI3: Diese Schicht wird bei der OI3-Berechnung nicht berücksichtigt.

• Zählt nicht zum U-Wert: Diese Schicht ist wärmetechnisch nicht relevant.

• Bestandsschicht: Bestehende Schicht (bei Neubau nicht verfügbar).

Variante 2: Mischbauteil mit Dämmung in 1 Lage

z.B. Dachschräge – Sparren mit eingelegter Steinwolle

1) Auswahl des Mischbauteiltyps

2) Eigenschaften

Hinweis: sobald der Cursor im Feld Bezeichnung steht erscheint Katalog (3). Durch einen Klick auf (3) wird der Baustoffkatalog geöffnet.

• Dicke der Schicht [cm]: Dicke der einzelnen Mischbauteile (z.B. Dicke der Lattung). Hinweis: Bei hinterlüfteten Dachschrägen (Luftschicht zwischen Dämmung und Rauschalung) ist die Dicke der Dämmung einzugeben. Die Hinterlüftungsebene und die Rauschalung fließen in diesem Fall nicht in die U-WertBerechnung ein.

• Lambda-Wert [W/mK]: Lambda-Wert des Mischbauteils (z.B. Lambda-Wert der Lattung).

• Rohdichte [kg/m³]: Die Rohdichte hat einen wesentlichen Einfluss auf die Berechnung „Sommerlicher Überwärmungsschutz“.

• Diff. = Diffusionswiderstand der Dämmung. Erforderlich zur Berechnung der Dampfdiffusion.

• c-Wert = Spezifische Wärmekapazität der Dämmung [J/kgK]. Erforderlich zur Berechnung „Sommerlicher Überwärmungsschutz“.

• B = Bestandsschicht (nur Bestand/Sanierung) - Bestehende Schicht bzw. Schicht die im Zuge einer Sanierung hinzugefügt wird.

• Zählt nicht zu OI3: Für die OI3-Bewertung nicht relevant.

• Zählt nicht zum U-Wert: Wärmetechnisch nicht relevant.

3) Katalog

Öffnet den Katalog für die Baustoffauswahl.

4) Breite bzw. Achsabstand des Riegels [m]

Bestimmt den Holzanteil des Mischbauteils.

5) Daten Riegel

z.B. Sparren, Steher, Riegelkonstruktion etc.

In das Feld Bezeichnung klicken – anschließend erscheint Katalog (3) zur Auswahl des gewünschten Baustoffes.

Variante 3: Mischbauteil mit Dämmung in 2 Lagen

z.B. Dachschräge mit Dämmung zwischen Sparren und kreuzweise Dämmung zwischen Konterlattung

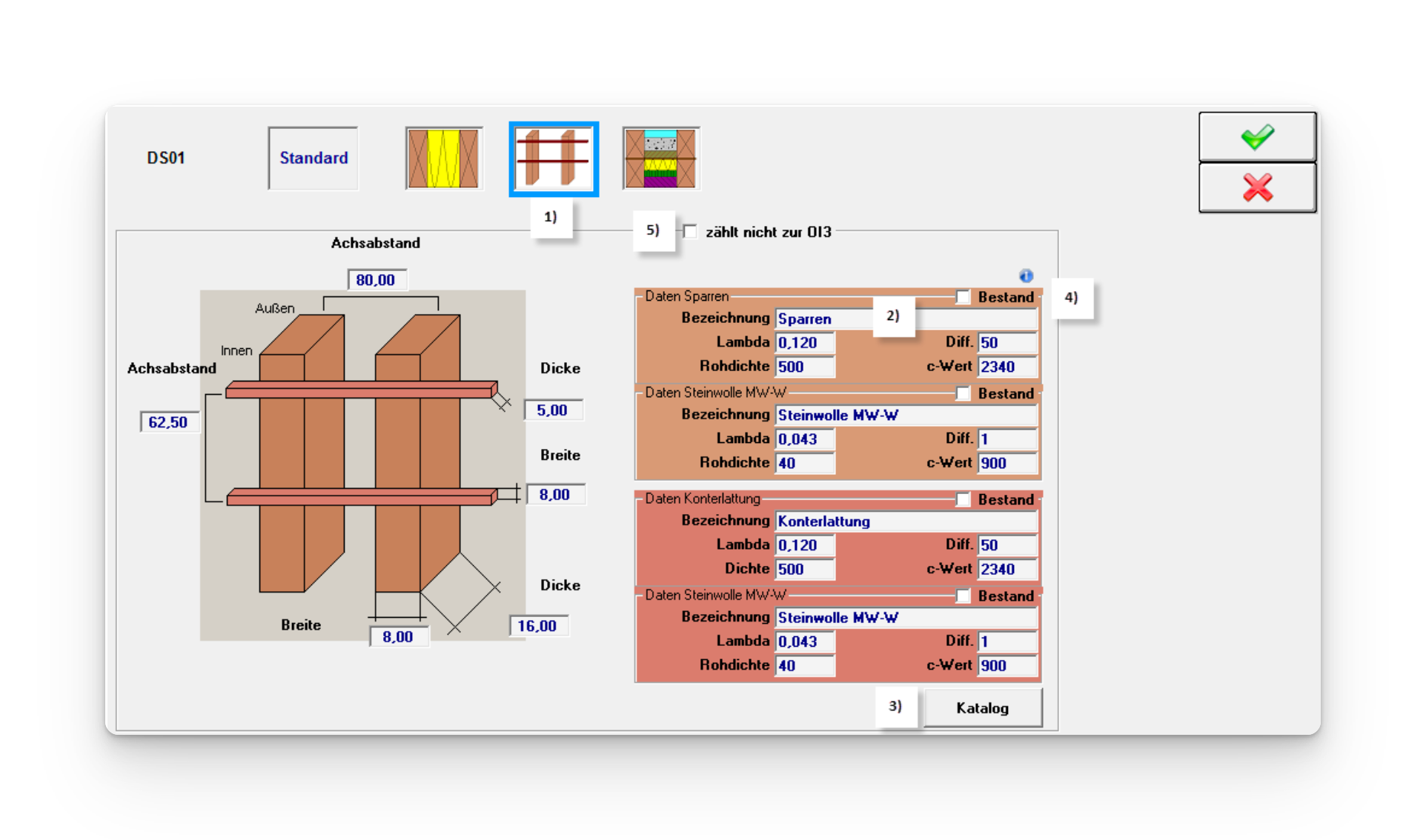

1) Auswahl des Mischbauteiltyps

2) Eigenschaften Sparren und Konterlattung

Hinweis: sobald der Cursor im Feld Bezeichnung steht erscheint Katalog (3). Durch einen Klick auf (3) wird der Baustoffkatalog geöffnet.

• Dicke der Schicht [cm]: Dicke der einzelnen Mischbauteile (z.B. Dicke der Lattung).

• Lambda-Wert [W/mK]: Lambda-Wert des Mischbauteils (z.B. Lambda-Wert der Lattung).

• Rohdichte [kg/m³]: Die Rohdichte hat einen wesentlichen Einfluss auf die Berechnung „Sommerlicher Überwärmungsschutz“.

• Diff. = Diffusionswiderstand der Dämmung. Erforderlich zur Berechnung der Dampfdiffusion.

• c-Wert = Spezifische Wärmekapazität der Dämmung [J/kgK]. Erforderlich zur Berechnung „Sommerlicher Überwärmungsschutz“.

3) Katalog

4) Weitere Eigenschaften

• Zählt nicht zu OI3: Für die OI3-Bewertung nicht relevant.

• Zählt nicht zum U-Wert: Wärmetechnisch nicht relevant.

• Bestandsschicht (nur Bestand/Sanierung) - Bestehende Schicht bzw. Schicht die im Zuge einer Sanierung hinzugefügt wird.

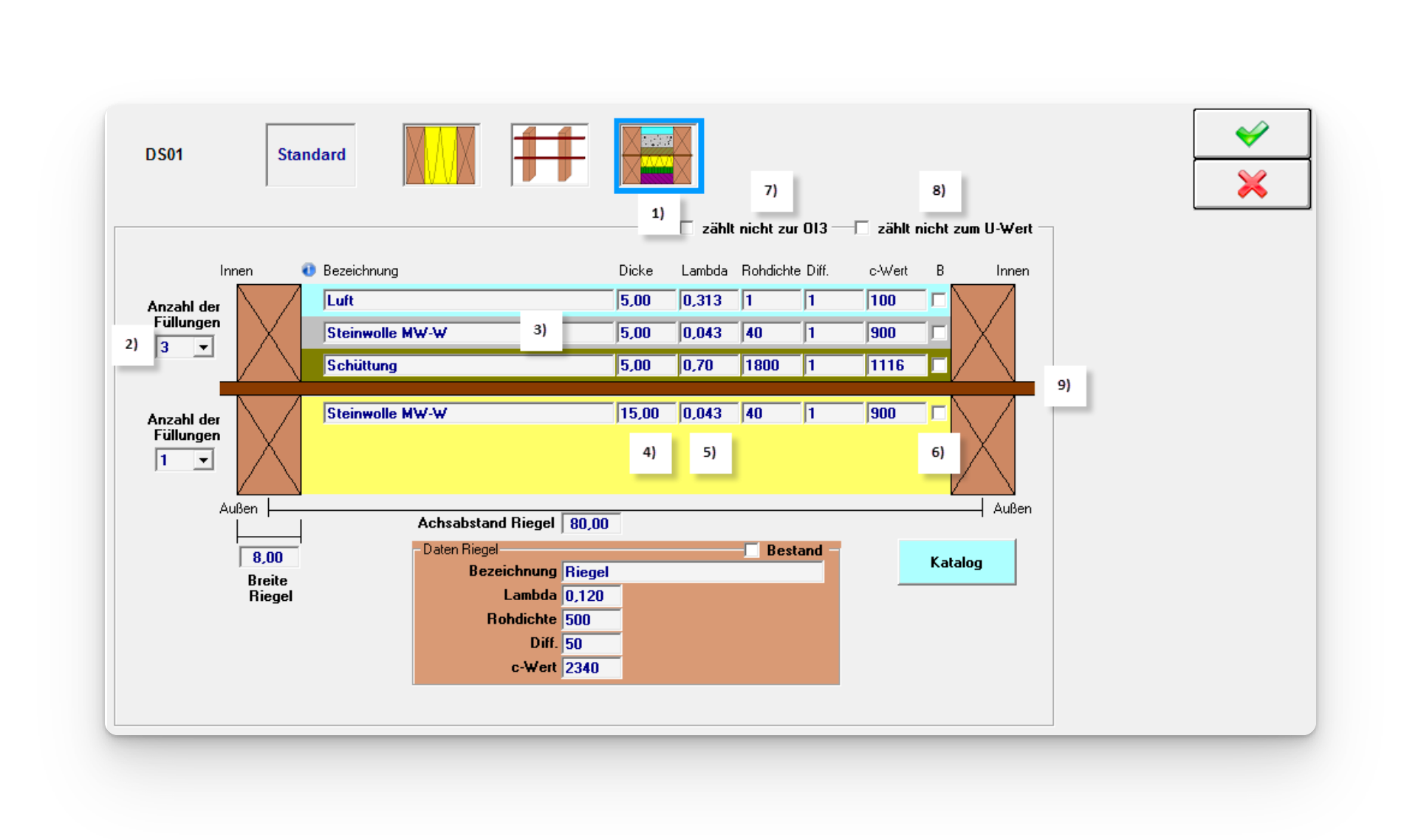

Variante 4: Mischbauteil mit mehreren Füllungen

1) Auswahl des Mischbauteiltyps

2) Anzahl der Füllungen

Es können oben 1 bis 3 Schichten und unten 0 bis 3 Schichten anlegt werden.

3) Eigenschaften

Hinweis: sobald der Cursor im Feld Bezeichnung steht erscheint Katalog (6). Durch einen Klick auf (6) wird der Baustoffkatalog geöffnet.

• Dicke der Schicht [cm]: Dicke der einzelnen Mischbauteile (z.B. Dicke der Lattung).

• Lambda-Wert [W/mK]: Lambda-Wert des Mischbauteils (z.B. Lambda-Wert der Lattung).

• Rohdichte [kg/m³]: Die Rohdichte hat einen wesentlichen Einfluss auf die Berechnung „Sommerlicher Überwärmungsschutz“.

• Diff. = Diffusionswiderstand der Dämmung. Erforderlich zur Berechnung der Dampfdiffusion.

• c-Wert = Spezifische Wärmekapazität der Dämmung [J/kgK]. Erforderlich zur Berechnung „Sommerlicher Überwärmungsschutz“.

4) Weitere Eigenschaften

• Zählt nicht zu OI3: Für die OI3-Bewertung nicht relevant.

• Zählt nicht zum U-Wert: Wärmetechnisch nicht relevant.

• Bestandsschicht (nur Bestand/Sanierung) - Bestehende Schicht bzw. Schicht die im Zuge einer Sanierung hinzugefügt wird.

5) Homogene Trennschicht

Wird automatisch angelegt und kann im Anschluss bearbeitet werden.

6) Katalog

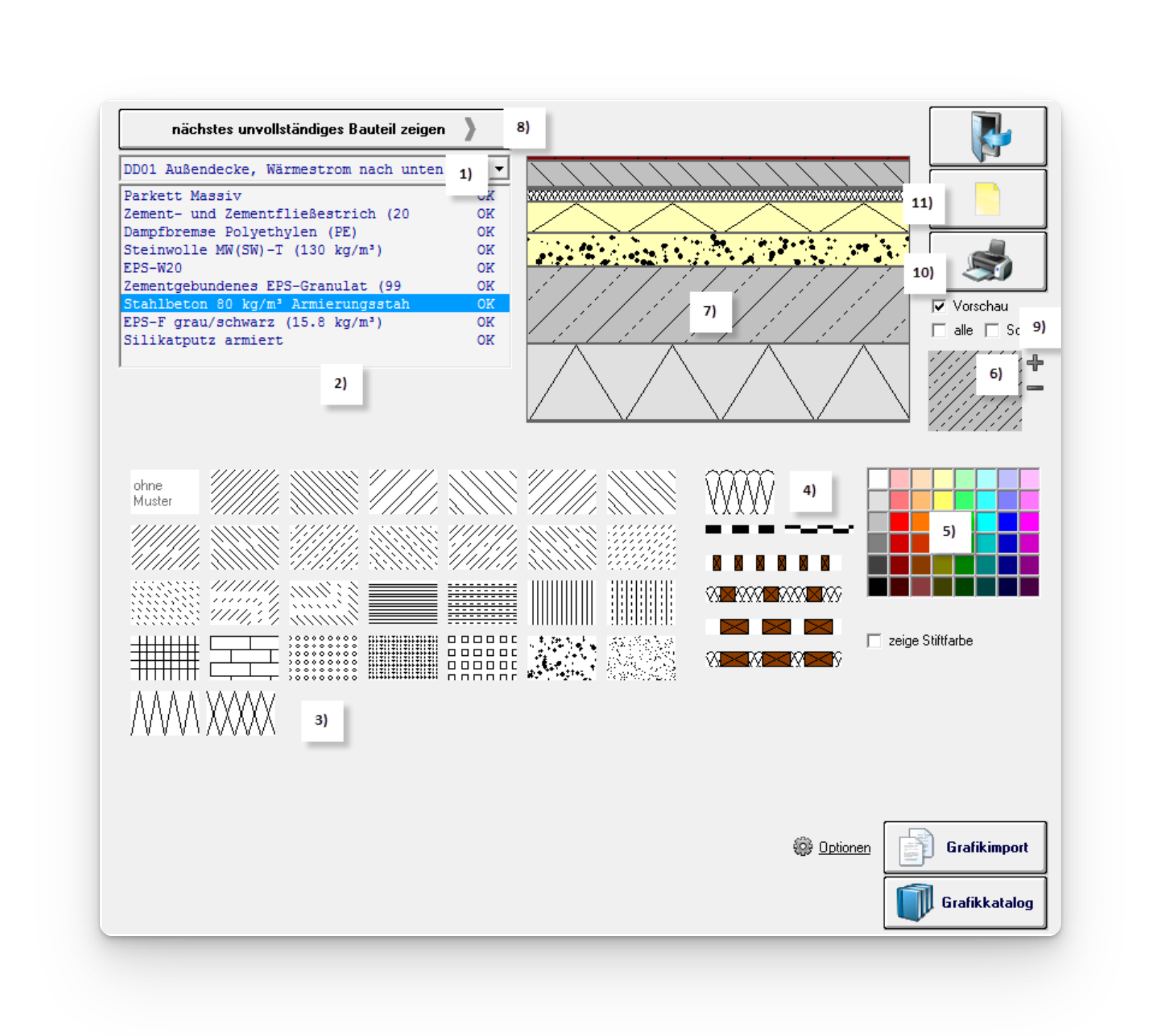

Bauteilgrafiken

1) Auswahl Bauteil

Auswahl des Bauteils, dessen Grafik bearbeitet werden soll.

2) Auswahl Schicht

Auswahl der Bauteilschicht, deren Grafik bearbeitet werden soll.

3) Flächenschraffur

Die gewünschte Flächenschraffur auswählen.

4) Linienschraffur

Die gewünschte Linienschraffur auswählen.

5) Hintergrundfarbe

Die gewünschte Hintergrundfarbe auswählen.

6) Mustergröße ändern

7) Vorschau

8) Nächstes unvollständiges Bauteil zeigen

Jene Bauteile werden angeführt, bei denen Farbe/Muster unvollständig sind.

9) Drucken

Druckt die angezeigte Bauteilgrafik

• Alle Bauteile des Projektes werden ausgedruckt.

• Sd-Wert (= Dicke * Diffusionswiderstand): Im Ausdruck wird der Sd-Wert mitgedruckt.

10) Grafikkatalog

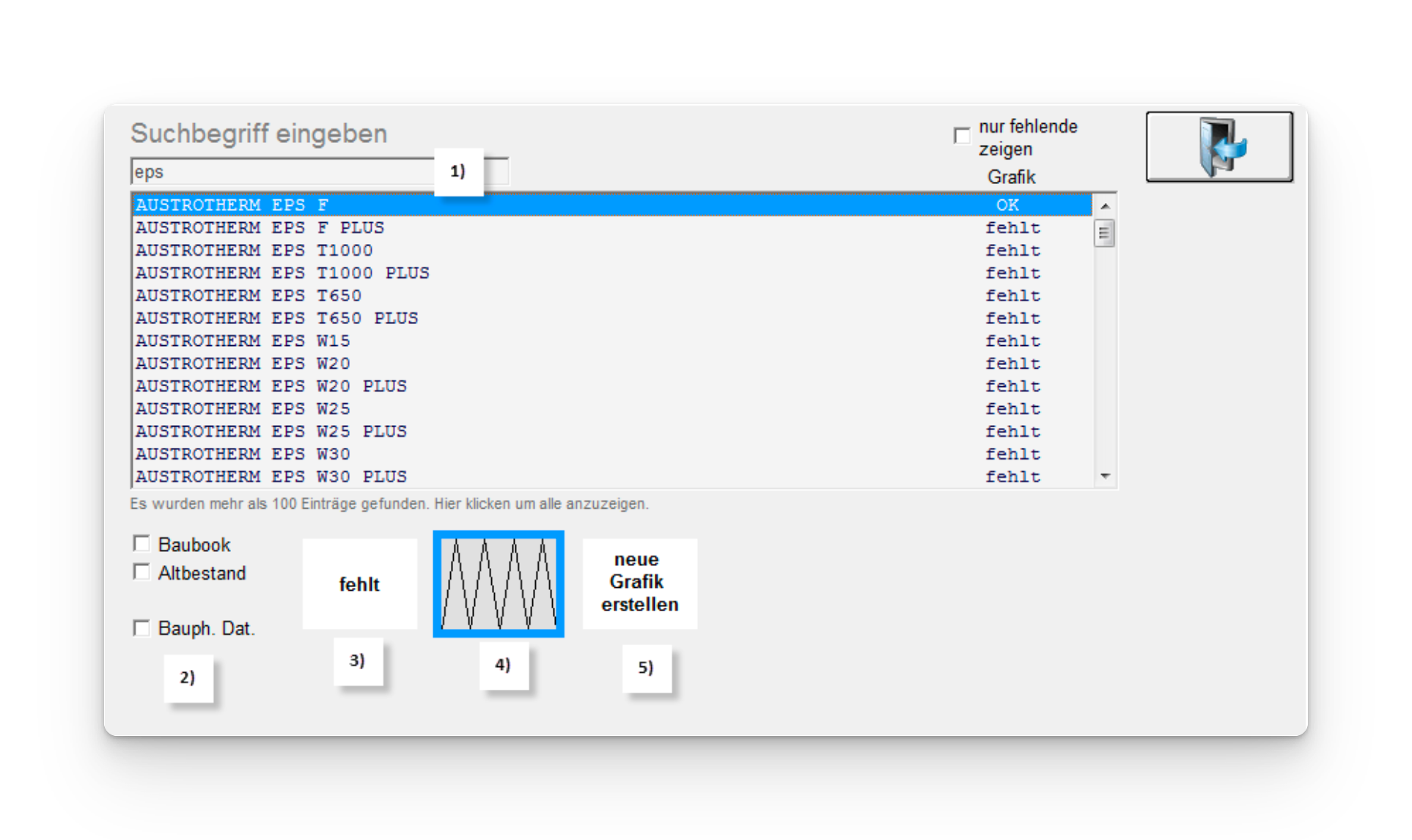

1. Suchbegriff (Alle Baustoffe mit dieser Bezeichnung werden aufgelistet)

2. Baustoffkataloge (Bestimmt welche Baustoffkataloge nach dem Suchbegriff durchsucht werden)

3. Fehlt (Es wurde noch keine Grafik zugewiesen)

4. Zugewiesene Grafik (Zeigt die derzeit zugewiesene Grafik)

5. Neue Grafik erstellen (Hier wird die gewünschte Flächen- und Linienschraffur sowie Farbe gewählt)

Bauteilkatalog bearbeiten

In diesem Menüpunkt wird der persönliche Bauteilkatalog bearbeitet.

Hinzufügen und bearbeiten der Bauteile funktioniert wie im Menüpunkt Bauteile.

Über Bauteilimport können Bauteile aus bestehenden Projekten in den Katalog aufgenommen werden.
