Wuksea - Erfassung von gtot bei Wohngebäuden

Die Stadt Wien fordert für Wohngebäude den Verschattungswert in Form eines gemittelten g_tot

Dieser Artikel beschreibt, wie Sie bei Wohngebäuden einen Fensterausdruck inkl. gtot erzeugen können und den Wert über die Schnittstelle an das Magistrat übermitteln können.

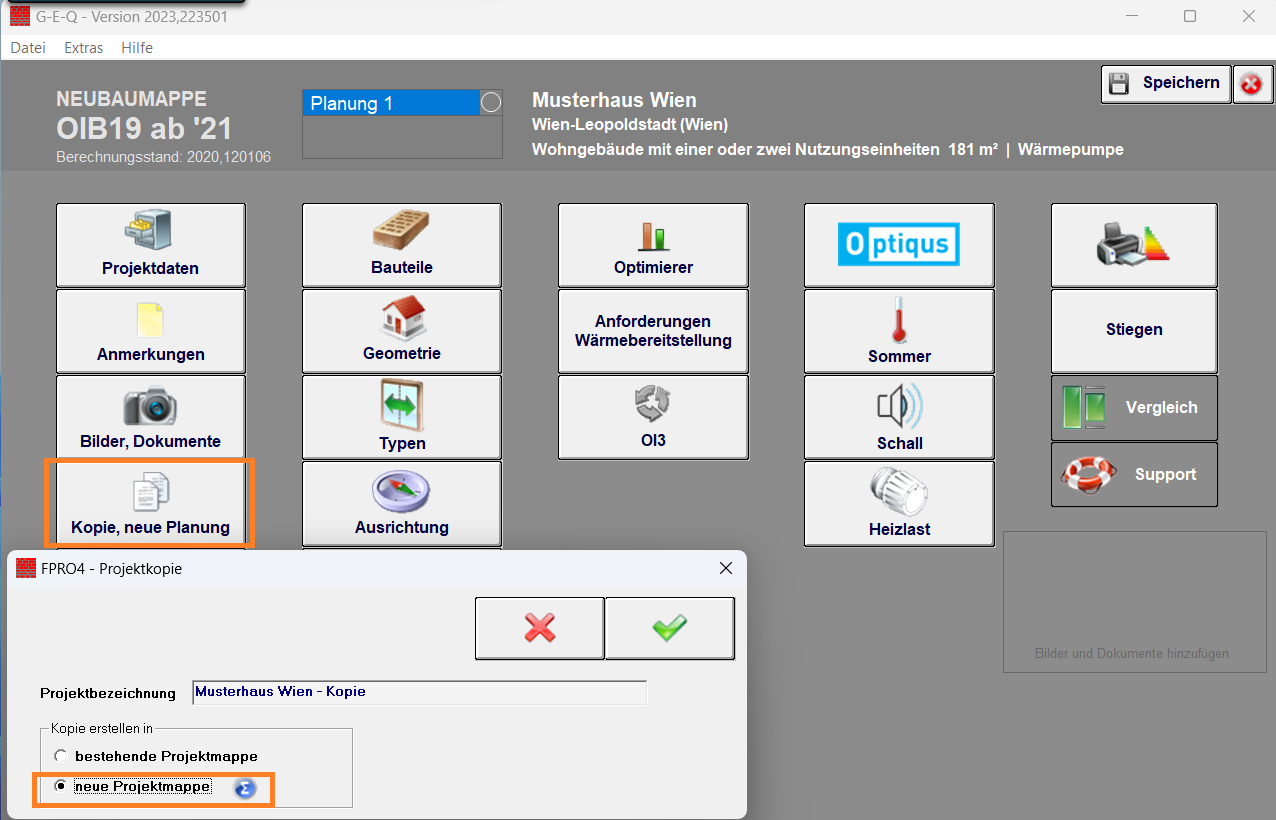

Erzeugen Sie eine Kopie Ihres Projektes.
Grund dafür ist, dass wir in weiterer Folge auf ein Nicht-Wohngebäude umschalten, um die Verschattung erfassen zu können.

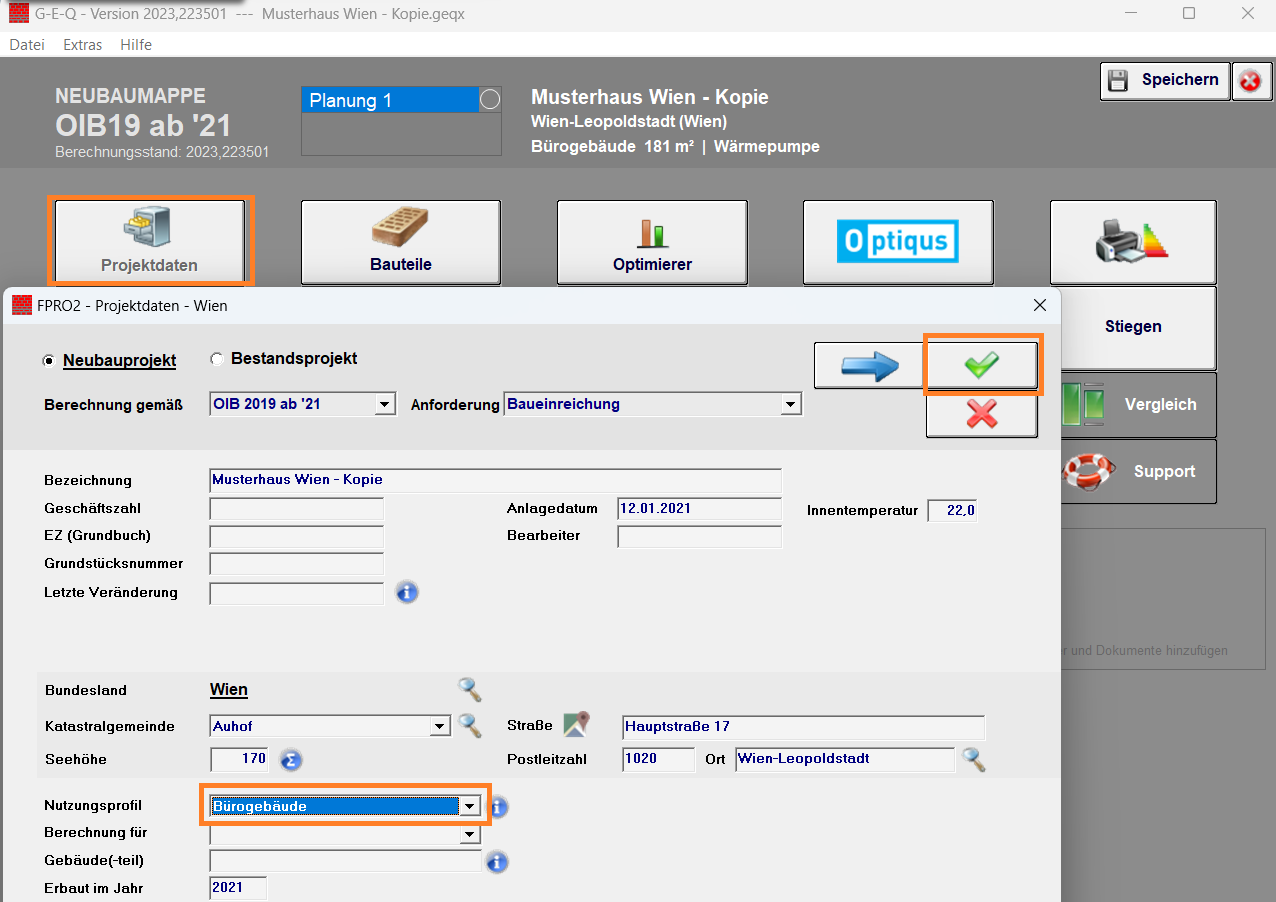

Wählen Sie in der Kopie das Nutzerprofil eines Nicht-Wohngebäudes - z.B. Büro.

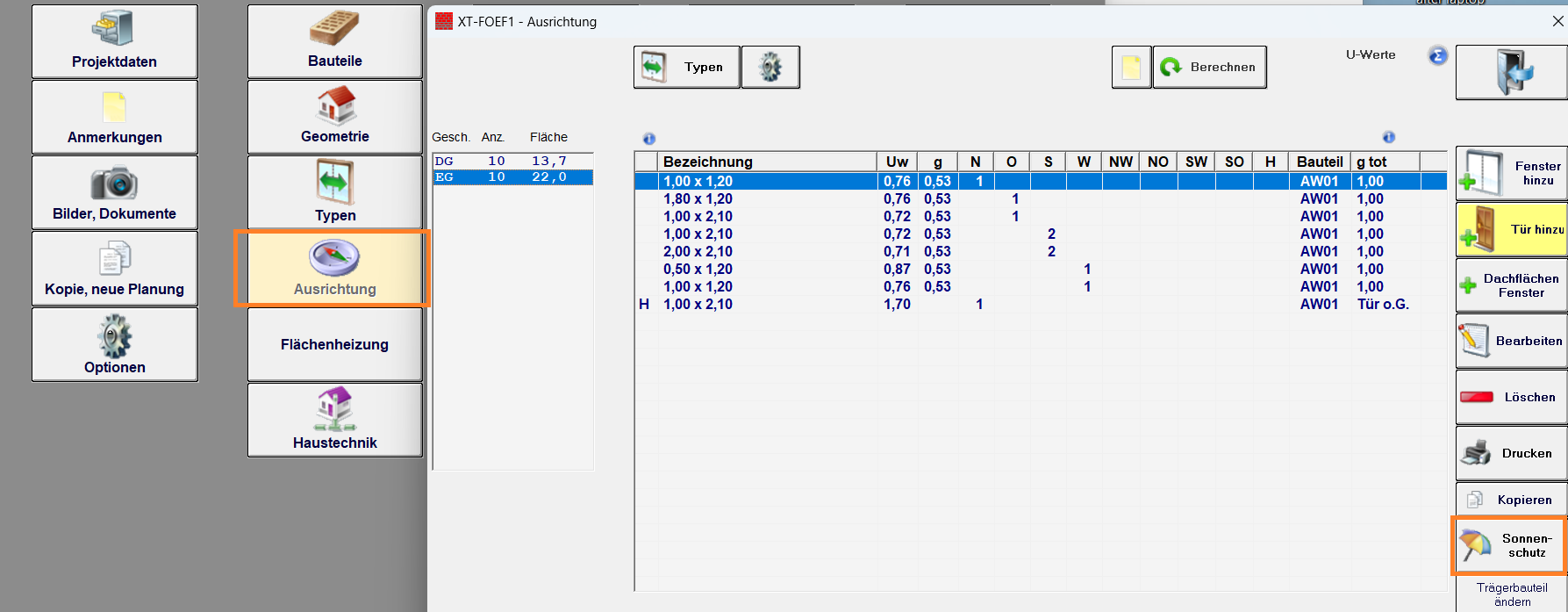

Wählen Sie den Menüpunkt Ausrichtung und erfassen Sie den Sonnenschutz.

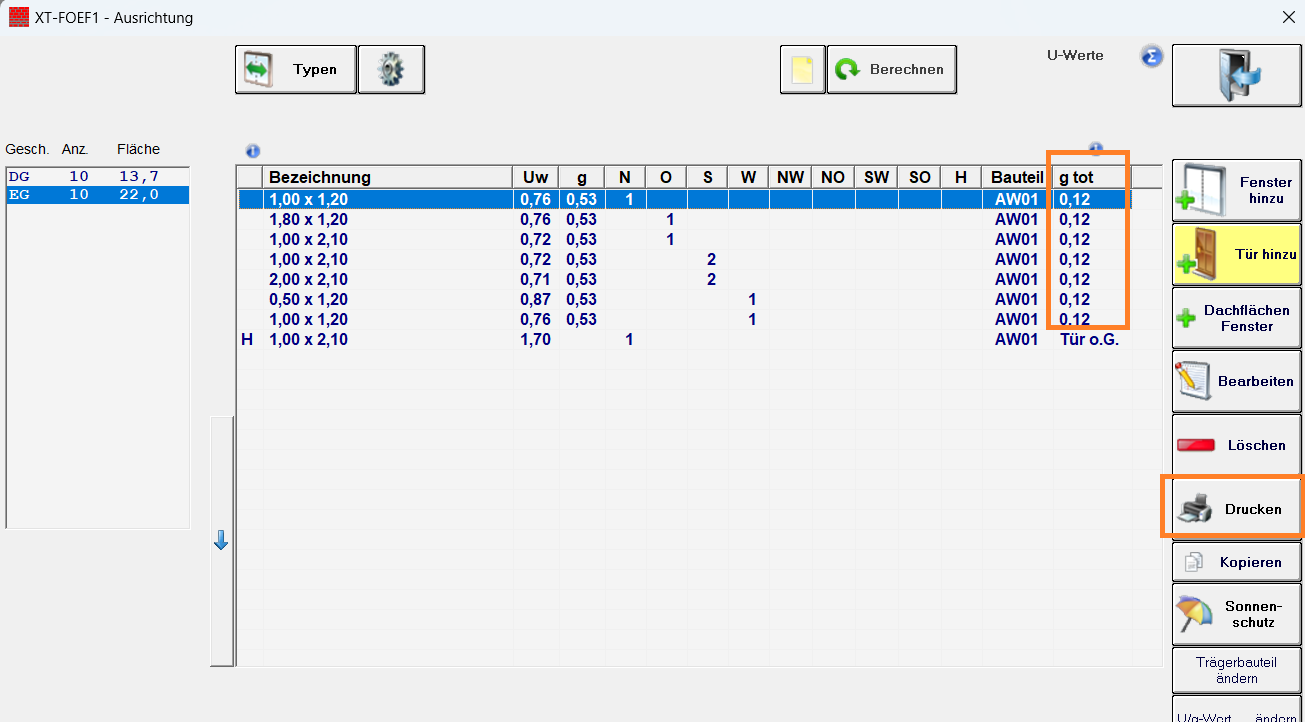

Anschließend den Fensterausdruck wählen.

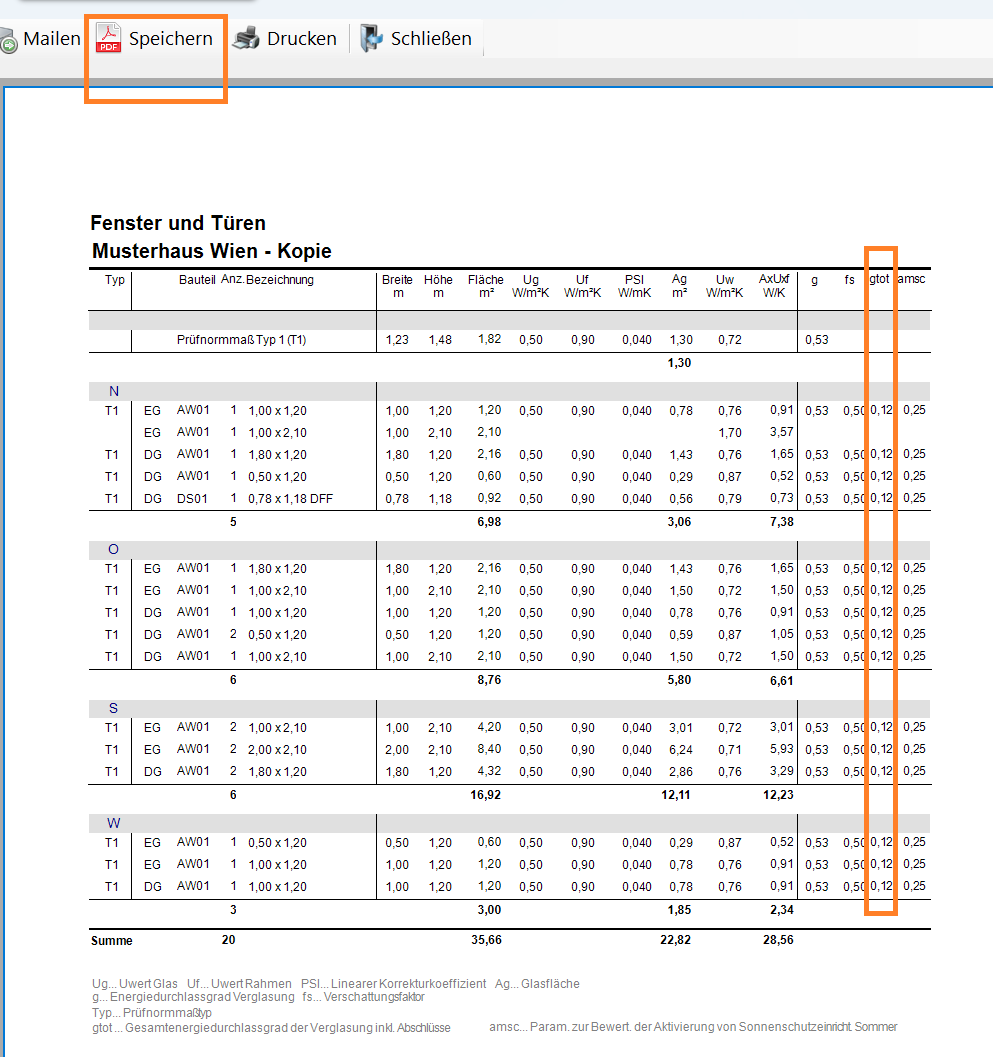

Im Fensterausdruck ist der gtot-Wert dokumentiert. Speichern Sie das PDF dieses Ausdrucks.

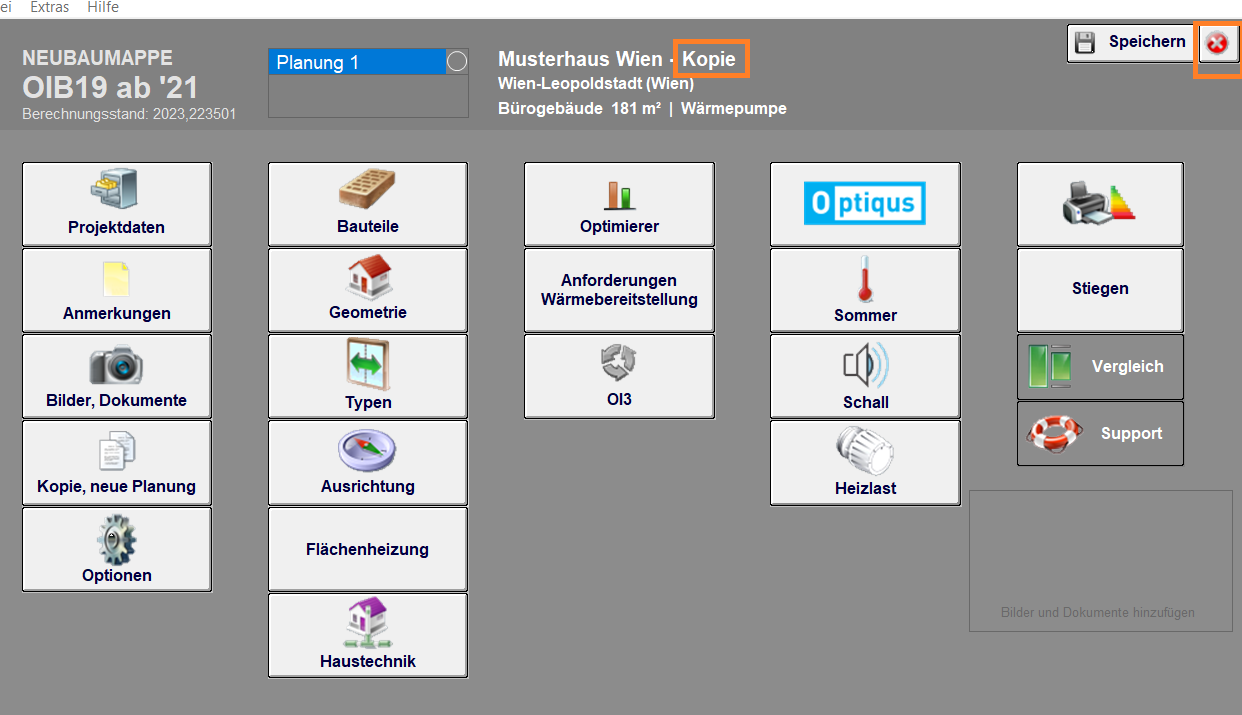

Anschließend das "Büroprojekt" schließen.

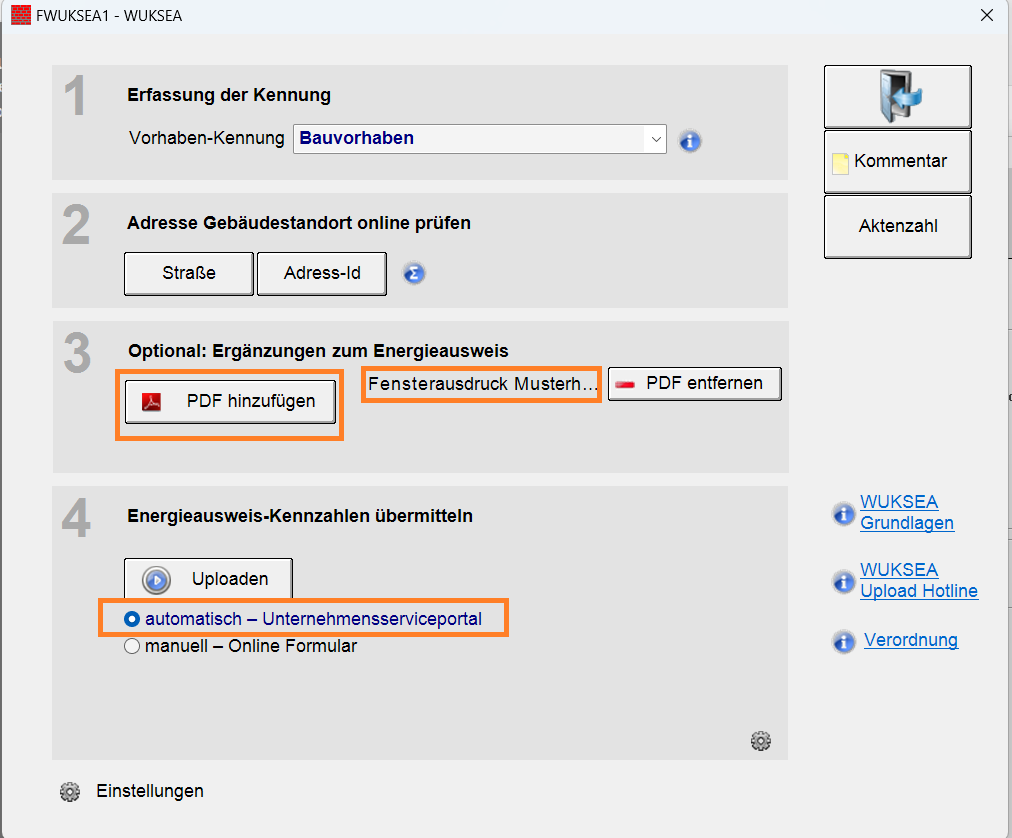

Das Originalprojekt öffnen und das zuvor erzeugte PDF einfügen.

Anschließend den "automatischen Upload" wählen. Der manuelle Upload steht derzeit seitens des Magistrats nicht zur Verfügung.

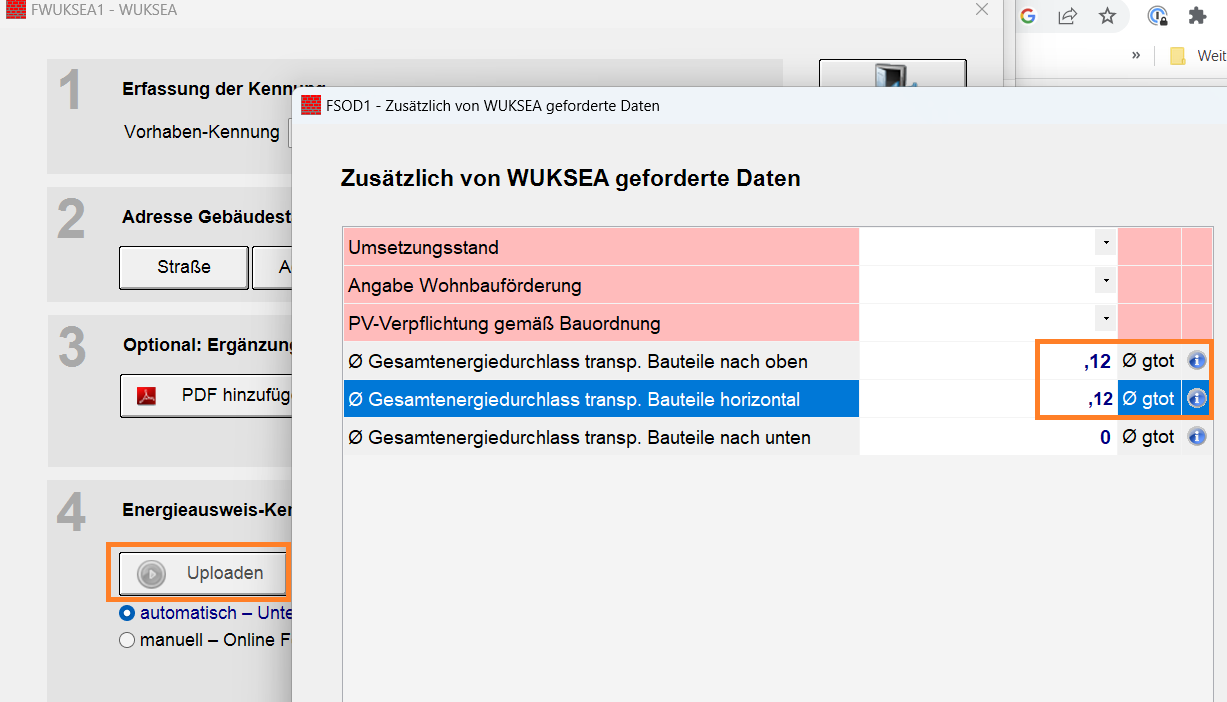

gtot-Wert eingeben
